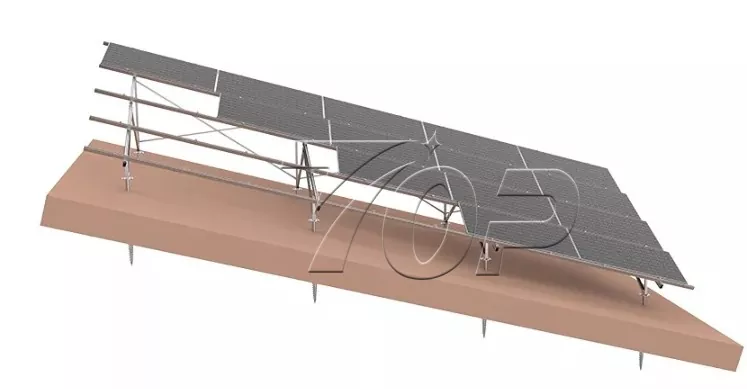

Bộ dụng cụ pin mặt trời gắn trên mặt đất

Là nhà sản xuất và nhà cung cấp chuyên nghiệp của Trung Quốc, Bộ bảng điều khiển năng lượng mặt trời gắn trên mặt đất loại N/W/A1 được thiết kế bởi Topfencesolar được cải tiến với độ bền cao, độ tin cậy và trọng lượng nhẹ với khả năng lắp đặt mô-đun nhanh.

Thiết kế điểm nhấn đặc biệt: thích hợp cho các công trình có nền đất bằng hoặc dốc.

Thành phần cấu trúc:

1. Móng: vít nối đất có chiều cao từ 1000mm-1800mm trở lên.

2. Độ dốc nền: có thể sử dụng linh hoạt cho nền đất dốc.

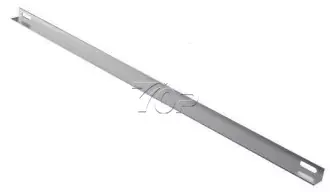

3. Phần đỡ: Cột nhôm, Sườn nhôm/thép

4. Dầm chéo nhôm / thép

5. Nẹp chéo nhôm/thép

6. Linh kiện đầu nối:

7. Chốt và các phụ kiện khác

8. Bu lông

Thủ tục trước khi thiết kế:

1. Trước khi thiết kế Bộ bảng điều khiển năng lượng mặt trời gắn trên mặt đất, việc kiểm tra đầu tiên là tình trạng đất và độ dốc để xác nhận nền móng.

2. Kiểm tra tốc độ gió và lượng tuyết trong 30-50 năm qua

3. Kiểm tra tình trạng ánh nắng mặt trời và xác nhận góc lắp đặt tấm pin mặt trời phù hợp nhất để tạo ra năng lượng mặt trời tối đa.

4. Xác nhận chiều cao tối thiểu giữa đáy tấm pin mặt trời và sàn nhà.

5. Thiết kế bố cục mảng pin mặt trời phù hợp với kích thước thực tế của địa điểm.

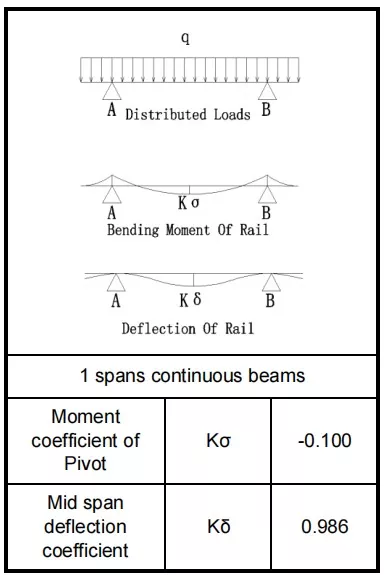

6. Mô phỏng cấu trúc để hỗ trợ các tấm mảng trong các môi trường khác nhau bằng cách xem xét các yếu tố chết, yếu tố gió và yếu tố tuyết, v.v.

7. Tính toán tải trọng đảm bảo an toàn cho kết cấu.

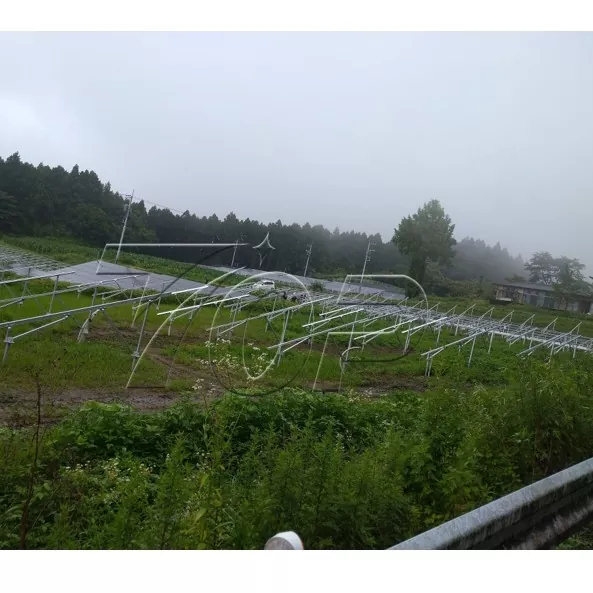

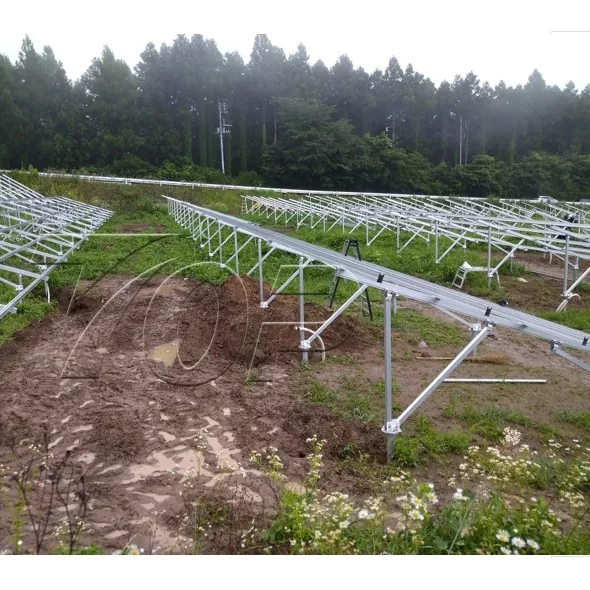

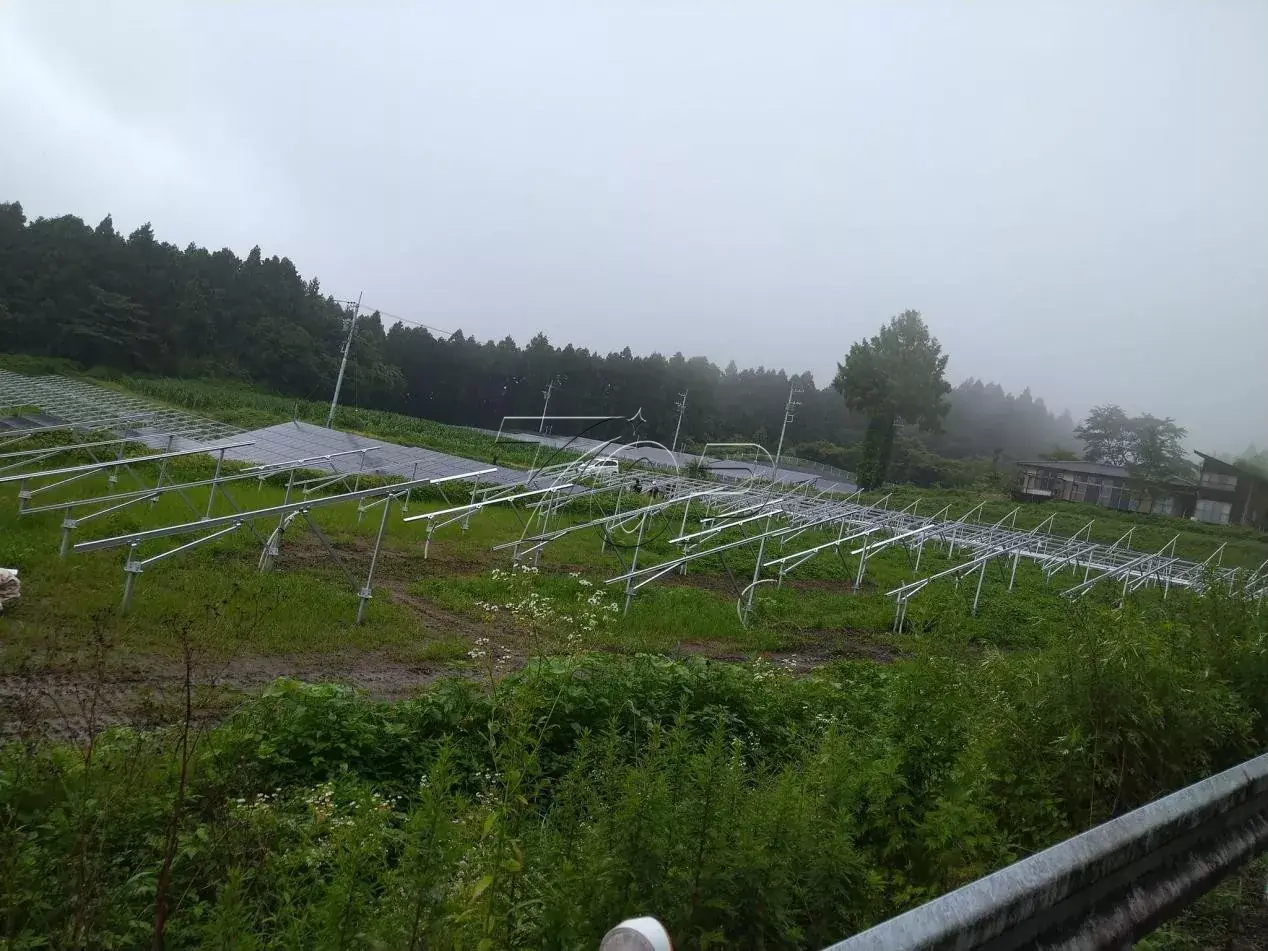

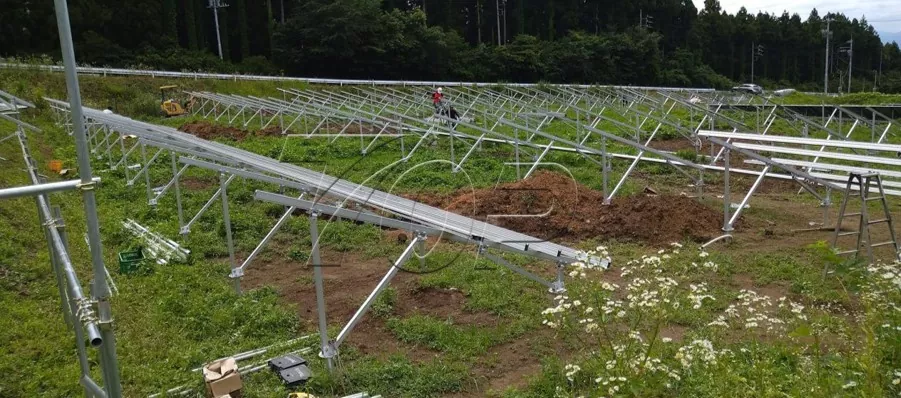

Các trường hợp gắn trang web thực tế:

Thông số của hệ thống:

Trường hợp 2:

Lợi thế

1. Phù hợp với việc lắp đặt các tấm ngang hoặc dọc.

2. Cài đặt dễ dàng và nhanh chóng. Tiết kiệm thời gian vận chuyển, lắp đặt và chi phí.

3. Hệ thống năng lượng mặt trời gắn trên mặt đất bằng nhôm có độ tin cậy cao và an toàn với nhôm của các thiết kế mô-đun.

4. Có khả năng chống gỉ, chống ăn mòn rất tốt, đặc biệt được lắp đặt trên đảo, các vùng biển lân cận.

5. Phù hợp với Hoa Kỳ, Nhật Bản, Hàn Quốc, Indonesia, Thái Lan, Philippines, Đức, Tây Ban Nha, Ý, Ba Lan, v.v.
