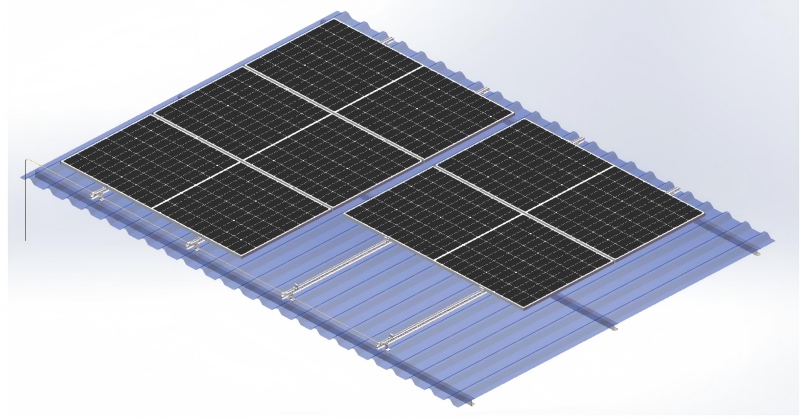

Làm thế nào để gắn một tấm pin mặt trời lên mái nhà?

Việc lắp đặt một trạm điện năng lượng mặt trời có thể mang lại rất nhiều lợi ích như tiết kiệm hóa đơn tiền điện hay thậm chí là miễn hoàn toàn.

Để tận hưởng nhiều tiện ích của năng lượng mặt trời, lắp đặt nó trên mái nhà là lựa chọn tiết kiệm chi phí nhất trước tiên.

Hướng dẫn lắp tấm pin năng lượng mặt trời lên mái nhà

Từ các thành phần và vật liệu cần thiết cho đến vị trí lắp đặt tốt nhất cũng như hướng dẫn vận hành từng bước, tất cả thông tin bạn cần biết đều có thể tìm thấy tại đây. Lấy thành phần cài đặt cố định vớichân chữ Lvà đường ray dẫn hướng làm ví dụ. Các thành phần cần thiết để lắp đặt các tấm pin mặt trời cố định phần lớn phụ thuộc vào nhà sản xuất, nhưng chúng ít nhiều giống nhau đối với bất kỳ phương pháp lắp đặt tấm pin mặt trời nào. Một bộ hoàn chỉnh bao gồm các thành phần, cáp biến tần, đầu nối MC4, chân L + ray dẫn hướng, giá đỡ bằng hợp kim nhôm, v.v. và quan trọng nhất là các dụng cụ xây dựng. Trong loại hệ thống lắp đặt này, bạn cần khoan lỗ trên các bộ phận kết nối và cố định chúng trên các ray dẫn hướng lắp đặt để đảm bảo toàn bộ kết cấu được lắp đặt chắc chắn trên mái nhà. Một bộ bộ dụng cụ lắp đặt khung hỗ trợ có thể đáp ứng tốt yêu cầu lắp đặt này. Các phương pháp lắp đặt khác bao gồm lắp đặt bu lông và lắp đặt khối áp lực. Ngoài ra, bạn cũng cần chuẩn bị những dụng cụ sau: • Cờ lê • bộ vuông • bạt chống thấm, v.v.

Thùng máy này sử dụng vật liệu nhôm có chân hình chữ L và ray dẫn hướng. Vật liệu này có độ bền cao, trọng lượng nhẹ và khả năng chống ăn mòn. Vật liệu nhôm dễ gia công thành vật liệu góc, phù hợp với các dụng cụ thông thường và những người không chuyên nghiệp. Ngoài ra, nhôm còn tương thích với khung của hầu hết các tấm pin mặt trời nên các gia đình có thể tự lắp đặt mà không cần phải gọi thợ đến.

Sau đây là các bước cài đặt chi tiết:

Vui lòng đọc kỹ toàn bộ hướng dẫn này trước khi lắp đặt hệ thống năng lượng mặt trời trên mái nhà của bạn.

*Tuân thủ nghiêm ngặt hướng dẫn lắp đặt của giải pháp lắp đặt mái L-feet sẽ đáp ứng được yêu cầu về kết cấu của sản phẩm và tuân thủ các tiêu chuẩn liên quan. Trong quá trình lắp đặt, hãy đảm bảo tuân thủ các quy định an toàn có liên quan và chú ý đến các quy định liên quan của khu vực.

Người cài đặt phải tuân thủ các tiêu chuẩn sau.

1. Tuân thủ tất cả các quy tắc xây dựng hiện hành của địa phương hoặc quốc gia, bao gồm bất kỳ quy định nào có thể thay thế sổ tay hướng dẫn này;

2. Đảm bảo rằng các sản phẩm như giá đỡ phù hợp với cách lắp đặt và môi trường lắp đặt cụ thể;

3. Vui lòng sử dụng các phụ kiện do công ty chúng tôi cung cấp và các công cụ lắp đặt mà bạn mang theo. (Công ty chúng tôi sẽ không chịu bất kỳ trách nhiệm pháp lý nào đối với việc thi công sử dụng các phụ kiện thay thế);

4. Cách tái chế: Vui lòng tuân theo các quy định của địa phương;

5. Nhân sự vận hành: Đảm bảo không ít hơn hai thợ lắp đặt pin năng lượng mặt trời chuyên nghiệp;

6. Đảm bảo việc lắp đặt các thiết bị liên quan đến điện được thực hiện bởi các thợ điện chuyên nghiệp;

7. Đảm bảo lắp đặt an toàn các bộ phận điện của mảng tấm pin mặt trời.

Các tính năng chính

Một. Chủ yếu dùng cho mái ngói thép màu hình thang được đỡ bằng dầm gỗ hoặc dầm thép

b. Thiết kế nhẹ, bền và đẹp, dễ lắp ráp và lắp đặt nhanh chóng

c. Thích hợp cho tất cả các loại lắp đặt bảng điều khiển năng lượng mặt trời có khung và không khung trên thị trường

d. Các linh kiện được lắp ráp sẵn tại nhà máy và được đóng gói hợp lý giúp tiết kiệm thời gian lắp đặt tại chỗ

1. Mô tả

Hệ thống này sử dụng các phụ kiện hợp kim nhôm,đường ray nhômvà bu lông inox, thích hợp cho mái ngói thép màu hình thang được đỡ bằng dầm gỗ hoặc dầm thép.

Trước khi cài đặt hệ thống, vui lòng đọc kỹ hướng dẫn cài đặt sau. Và hãy tuân thủ luật pháp địa phương trong quá trình cài đặt.

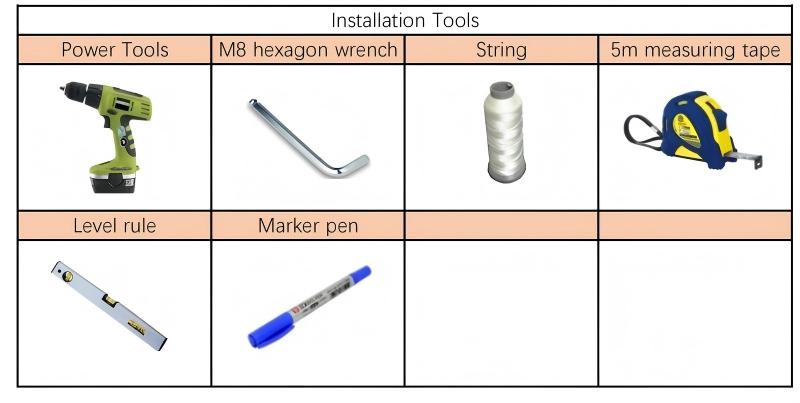

2. Công cụ cài đặt

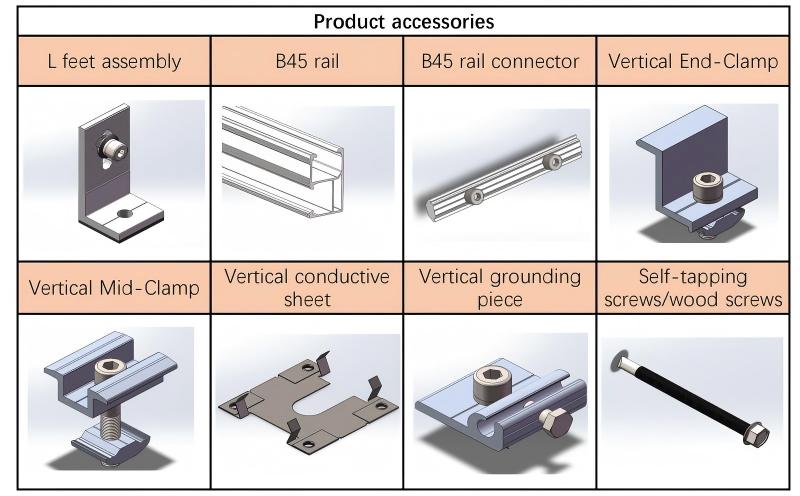

3. Phụ kiện sản phẩm

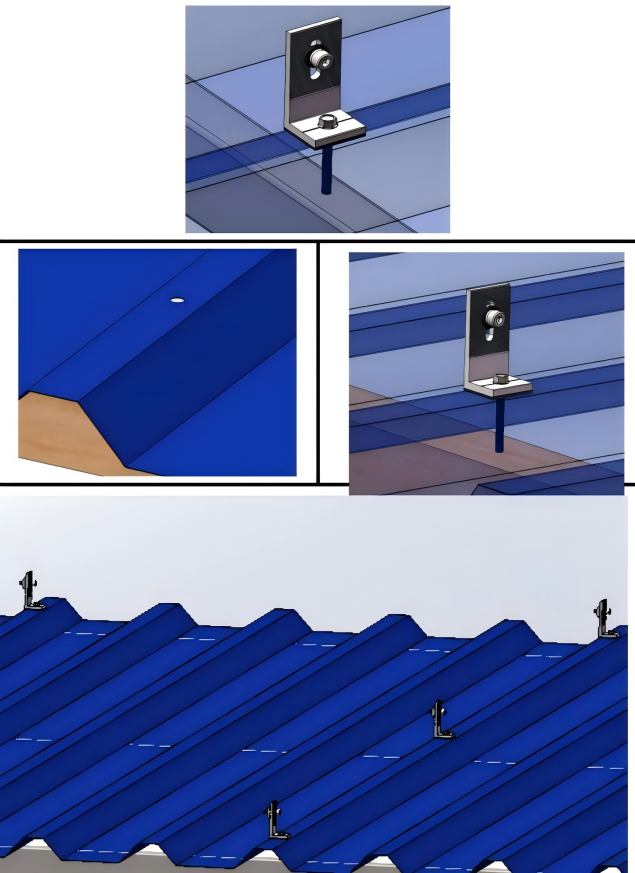

4.1 Lắp đặt chân chữ L

Tùy theo chất liệu của dầm đỡ mà dùng vít tự khoan (dầm đỡ là dầm thép) hoặc vít gỗ (dầm đỡ là dầm gỗ) để lắp đặt và cố định cụm chân chữ L tại vị trí đỉnh của tấm ngói thép màu hình thang.

PS: Nếu xà gồ đỡ ngói thép hình thang được làm bằng dầm gỗ thì phải dùng dụng cụ khoan khoan trước một lỗ nhỏ φ6mm trên gạch thép màu để thuận tiện cho việc bắt vít gỗ.

Sắp xếp theo bản vẽ và lắp các cụm chân chữ L còn lại theo phương pháp trên.

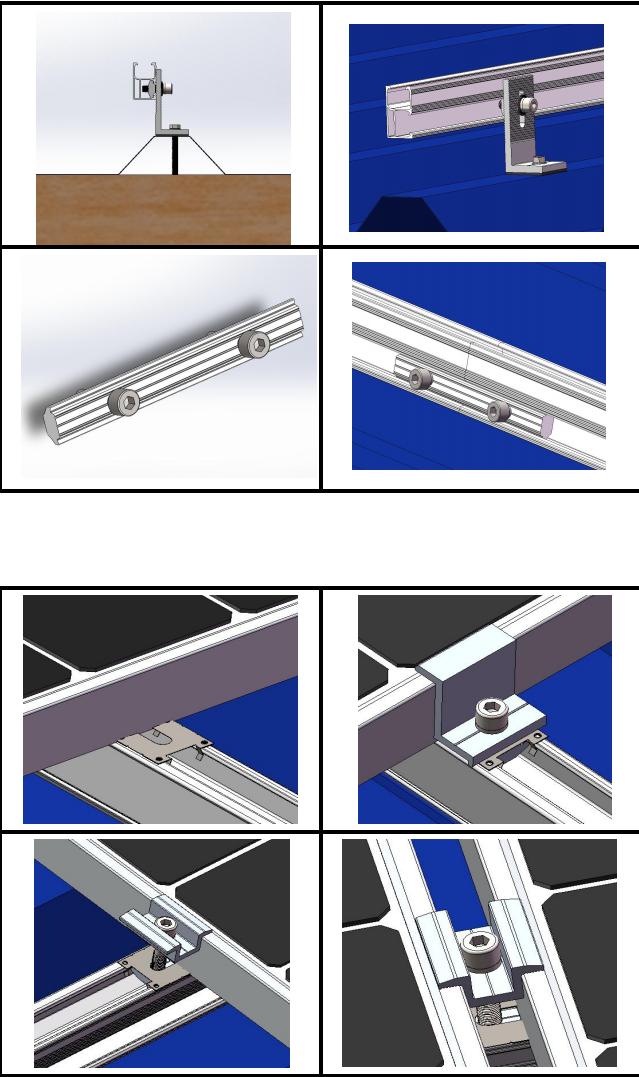

4.2 Lắp đặt ray B45

Điều chỉnh hướng bề mặt tôn của ray B45 sao cho thẳng hàng với bề mặt tôn của bộ phận chân L đã được lắp đặt và cố định rồi dùng cờ lê lục giác M8 siết chặt bu lông lục giác trên móc để khóa ray.

Lắp đầu nối ray tại vị trí khớp ray và dùng cờ lê lục giác M8 siết chặt các bu lông lục giác trên đầu nối ray để khóa các khớp ở hai đầu.

4.3 Lắp đặt tấm pin năng lượng mặt trời

Đặt tấm pin mặt trời lên ray, điều chỉnh vị trí cụm đầu và cố định bằng Kẹp cuối (nếu được trang bị tấm dẫn điện thì ấn tấm dẫn điện vào rãnh ray, điều chỉnh vị trí và ấn một đầu của tấm dẫn điện vào khung kim loại của tấm pin mặt trời).

Sau khi điều chỉnh vị trí của tấm pin mặt trời ở giữa, hãy cố định nó bằngKẹp giữa(nếu có trang bị tấm dẫn điện thì ấn tấm dẫn điện vào rãnh ray, sau khi điều chỉnh vị trí thì dùng khung kim loại của các tấm pin năng lượng mặt trời ở hai bên để ấn vào hai đầu của tấm dẫn điện)

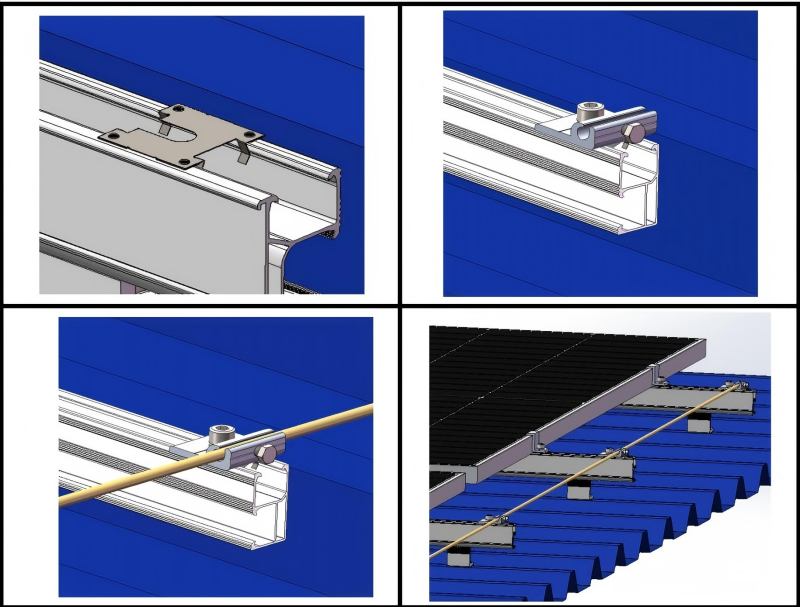

4.4 Lắp đặt thiết bị nối đất

(1) Lắp tấm dẫn điện ở cuối đường ray.

(2) Sau đó lắp đặt bộ phận nối đất.

(3) Lắp các kẹp nối đất ở đầu các thanh ray còn lại.

(4) Luồn dây đồng qua các kẹp nối đất này, siết chặt các bu lông lục giác và cuối cùng nối đất dây đồng nối đất.
