Bu lông móc áo chất lượng cao sản xuất tại Trung Quốc

Hanger Bolt để lắp các cấu trúc năng lượng mặt trời, được sản xuất bởi Topfencesolar tại thành phố sản xuất bu lông Hạ Môn của Trung Quốc. Gồm 3 phần chính dưới đây.

Sự miêu tả:

Mục	Vật liệu	Kích cỡ	Số lượng	Đơn vị trọng lượng
Bu lông M10	SUS304	M10*200	1	0.085
Đai ốc mặt bích M10	SUS304	M10*15*10	3	0.011
Đệm cao su	EPDM	M10*200	1	0.05

Tên sản phẩm: Bu lông bảng điều khiển năng lượng mặt trời

Vật chất: SUS304/316

Chống gỉ: Hiệu suất cao của nó

Địa điểm lắp đặt: trên mái nhà

Màu sắc: Tự nhiên hoặc tùy chỉnh

Chức năng: Chốt kết cấu bảng điều khiển năng lượng mặt trời

Lắp ráp trước khi vận chuyển

Bu lông tấm năng lượng mặt trời là lựa chọn cấu trúc tối ưu, không cần lắp đặt phức tạp. Nó làm cho việc lắp đặt cấu trúc bảng năng lượng mặt trời được đơn giản hóa và hiệu quả hơn để cung cấp sự hỗ trợ đáng tin cậy cho các mô-đun PV.

Khả năng tải:

Tải trọng gió tối đa: Max. Lên tới 60 m/s

Tải trọng tuyết tối đa: Max. Lên tới 1,4 KN / m2

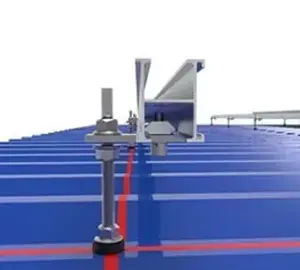

Các ứng dụng thích hợp của các vị trí mái: mái tôn, mái hình thang, mái kim loại sandwich, mái thiếc, v.v.

Thêm kích thước:

Sử dụng phương pháp:

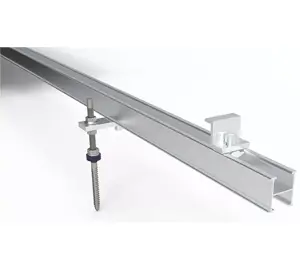

cácbu lông treo năng lượng mặt trờiđược sử dụng cùng với bộ giá đỡ chân chữ L để buộc chặt các thanh ray năng lượng mặt trời với Kẹp giữa và Kẹp cuối.

Hướng dẫn giới thiệu

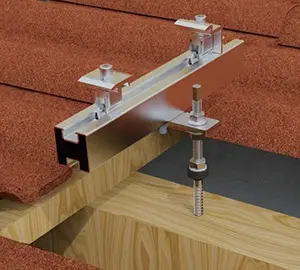

(1) Đo vị trí mái và khoang lắp trước khi khoan trên dầm kim loại hoặc kèo gỗ.

(2) Vặn các bu lông vào các lỗ khoan trước và đảm bảo tấm EPDM được liên kết chặt chẽ trên mái nhà nhằm loại bỏ nguy cơ rò rỉ nước.

(3) Điều chỉnh độ cao để cuối cùng đặt tấm lên cao trên mái nhà, sau đó siết chặt đai ốc khóa.

(4) Gắn khối chân chữ L lên trên và vặn chặt đai ốc mặt bích M10.

(5) Kết nối ray năng lượng mặt trời với đầu nối ray, lắp trên bộ chân chữ L.

(7) Gắn các tấm pin mặt trời lên cấu trúc bằngKẹp bảng điều khiển năng lượng mặt trời giữa và cuốiđể hoàn thiện toàn bộ phần mái.
