Nhà sản xuất và cung cấp đường ray lắp đặt bảng điều khiển năng lượng mặt trời

Thương hiệu Topfencesolar Hạ MônĐường ray gắn bảng điều khiển năng lượng mặt trờiđược sử dụng cho hệ thống năng lượng mặt trời trên mái nhà là vật liệu Nhôm cao cấp được tối ưu hóa để lắp các tấm pin mặt trời.

Đường ray năng lượng mặt trời loại mái nhà:

Nhôm 6005-T5/T6 có đặc tính cường độ cao, chống ăn mòn tốt và trọng lượng cực nhẹ, là vật liệu thích hợp nhất cho hệ thống kệ trên mái nhà

Đường ray B46 dòng TF-RL | Chiều dài 4000mm, 4200mm, 4500mm, 4800mm, v.v.

Kích thước bình thường: 27,3 * 48,3 * 4500 mm

Xử lý bề mặt: ≥10μm

Bộ dụng cụ lắp đặt đường ray

Chi tiết thiết kế cấu trúc: Lấy TF-RL-B46, một trong những model phổ biến nhất làm ví dụ.

Kích thước kết cấu:

Thông số hình học của phần cấu trúc
(1) Đường sắt:	B46		Vật liệu:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Thông số hình học phần
MỘT (mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup(mm3)		1804.0		Zyleft(mm3)		1703.0
Zydown(mm3)		2004.0		Zyright(mm3)		1306.0

Trọng lượng /Mét = Mật độ ρ(kg/m³) × Diện tích mặt cắt A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Phân tích thành phần hóa học của ray nhôm B46:

(Phương pháp kiểm tra: GB/T3190-2008,OES)

Các nguyên tố hóa học của AL6005-T6
Yếu tố	Quy định 6005	Sản phẩm nhôm Antai (AT6006 -T6)	Phần kết luận
Sĩ	0,6－0,9	0.62	Vượt qua
Fe	.30,35	0.13	Vượt qua
Cư	.10,10	<0,001	Vượt qua
Mn	.10,10	0.003	Vượt qua
Mg	0,40-0,60	0.56	Vượt qua
Cr	.30,35	0.001	Vượt qua
Zn	.10,10	0.01	Vượt qua
Ti	.10,10	0.014	Vượt qua
Al	lề	lề	Vượt qua

Kiểm tra độ bền kéo:

Phương pháp kiểm nghiệm: JIS Z 2241-2011

Tính chất cơ học của AL6005-T6

Mục kiểm tra	Loại mẫu	Độ bền kéo (Rm)(Mpa)	Độ bền bằng chứng (R0 .2) (Mpa)	Độ giãn dài sau khi đứt (A50mm)(%)
Kết quả	Số 13B	295	263	10

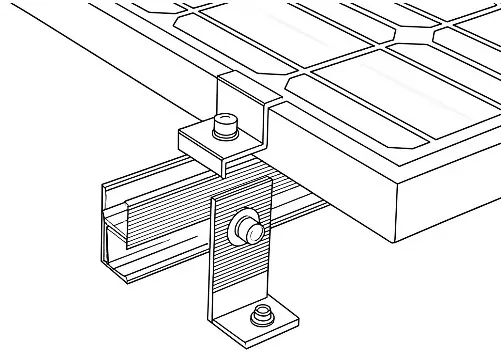

Các phụ kiện của bộ gắn kết cấu đường ray:


Hai sợi bu lông	Móc mái	Bộ chân chữ L	Kẹp giữa 1

Kẹp cuối 1	Kẹp giữa 2	Kẹp cuối 2	Tấm dẫn điện

Thêm ứng dụng đường ray

View as

Chân đế gắn bảng điều khiển năng lượng mặt trời bằng nhôm

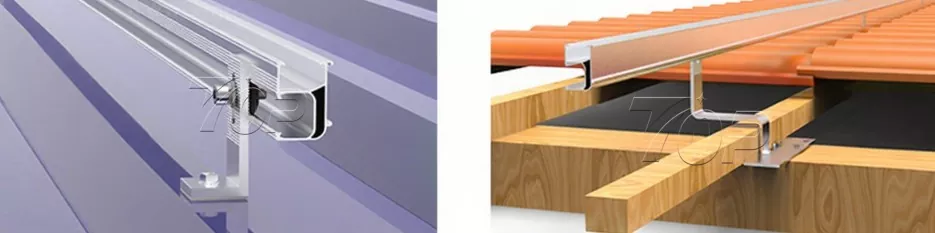

Giá đỡ ray lắp tấm năng lượng mặt trời bằng nhôm do Xiamen Topfencesolar sản xuất từ Trung Quốc sử dụng móc mái gắn trên dầm để đỡ ray B45. Các đầu nối đường ray kết nối các đoạn đường ray thành một đường ray dài theo hàng để sắp xếp các tấm pin mặt trời theo hướng ngang hoặc dọc. Hiệu suất có độ tin cậy cao được chào đón nồng nhiệt bởi các thị trường Châu Âu, Châu Á, Châu Mỹ.
Tên thương hiệu:hàng rào năng lượng mặt trời
Chất liệu sản phẩm:Nhôm
Chức năng sản phẩm:Đường ray để gắn bảng điều khiển năng lượng mặt trời
Cuộc sống phục vụ:≥25 năm

Xem thêm >> Gửi yêu cầu >>

Đường ray gắn mái nhà bằng năng lượng mặt trời

Là nhà cung cấp đáng tin cậy cho các cấu trúc lắp đặt năng lượng mặt trời, Xiamen Topfencesolar Co., Ltd chuyên thiết kế và sản xuất đường ray lắp trên mái nhà bằng năng lượng mặt trời hiệu suất cao để đáp ứng các nhu cầu thị trường khác nhau, từ mái nhà dân cư đến các nhà máy quang điện thương mại. Chúng tôi thiết kế các sản phẩm mang lại cả hiệu suất kỹ thuật và hiệu quả chi phí.

Tên thương hiệu:hàng rào năng lượng mặt trời

Chất liệu sản phẩm:AL6005-T5/ AL6063-T6

Chức năng sản phẩm:Gắn trên mái nhà

Cuộc sống phục vụ:Hơn 20 năm

Xem thêm >> Gửi yêu cầu >>

Đường ray bảng điều khiển năng lượng mặt trời

Đường ray bảng điều khiển năng lượng mặt trời cung cấp sự hỗ trợ ổn định cho hệ thống lắp đặt mái nhà bằng năng lượng mặt trời và có thể thích ứng với nhiều dịp khác nhau. Xiamen Topfencesolar là nhà sản xuất chuyên nghiệp mà chúng tôi cung cấp dịch vụ tùy chỉnh đường ray bảng điều khiển năng lượng mặt trời để giúp khách hàng thực hiện các dự án năng lượng mặt trời của họ. Các mẫu có sẵn cho kích thước và số lượng khác nhau.
Tên thương hiệu:hàng rào năng lượng mặt trời
Chất liệu sản phẩm:Nhôm Al6005-T5 / T6
Chức năng sản phẩm:Lắp đặt năng lượng mặt trời trên mái kim loại
Cuộc sống phục vụ:20 năm

Xem thêm >> Gửi yêu cầu >>

Đường ray nhỏ để gắn bảng điều khiển năng lượng mặt trời trên mái nhà bằng kim loại

Là nhà sản xuất và nhà cung cấp chuyên nghiệp tại Trung Quốc, Đường ray mini dành cho tấm pin mặt trời trên mái kim loại có đặc tính bền và nhẹ do Xiamen Topfencesolar sản xuất có thể giảm 20-30% chi phí cho việc lắp đặt tấm pin mặt trời của bạn. Quá trình anod hóa bề mặt nhôm được xử lý ≥ 10μm, cần nỗ lực rất lớn để chống tia cực tím và chống ăn mòn bằng cách bảo trì trong hơn 25 năm. Giải pháp không có đường ray này được hoan nghênh và sử dụng trong hệ thống năng lượng mặt trời dân dụng, thương mại và công nghiệp.
Tên thương hiệu:hàng rào năng lượng mặt trời
Chất liệu sản phẩm:Al6005-T5
Chức năng sản phẩm:Để tải bảng năng lượng mặt trời trên mái nhà hoặc mặt đất
Cuộc sống phục vụ:≥25 năm

Xem thêm >> Gửi yêu cầu >>

Giá đỡ mái nhà bằng năng lượng mặt trời

Topfencesolar dẫn đầu sản xuất giá đỡ tấm pin mặt trời trên mái nhà, nhà máy có trụ sở tại Trung Quốc. Đường ray là khung lắp đặt chính của hệ thống quang điện. Với việc lắp đường ray, nó có thể cố định các tấm pin mặt trời trên nhiều mái nhà một cách an toàn. Chẳng hạn như mái bê tông, kim loại và ngói. Đường ray trọng lượng nhẹ được làm bằng hợp kim nhôm, có khả năng chống ăn mòn tuyệt vời, hơn thế nữa, rất dễ lắp đặt.

Xem thêm >> Gửi yêu cầu >>

Đường ray gắn bảng điều khiển năng lượng mặt trời bằng nhôm

Đường ray gắn bảng điều khiển năng lượng mặt trời bằng nhôm là một trong những bộ phận quan trọng đối với toàn bộ cấu trúc lắp đặt năng lượng mặt trời. Chúng được làm bằng vật liệu nhôm 6005-T5 với xử lý bề mặt anodizing, bền hơn 25 năm.
Tên thương hiệu:hàng rào năng lượng mặt trời
Chất liệu sản phẩm:Nhôm 6005-T5, 6063-T6
Chức năng sản phẩm:Hỗ trợ lắp đặt năng lượng mặt trời
Cuộc sống phục vụ:≥ 20 năm

Xem thêm >> Gửi yêu cầu >>

Là nhà sản xuất và nhà cung cấp Đường ray gắn bảng điều khiển năng lượng mặt trời đáng tin cậy ở Trung Quốc, chúng tôi có nhà máy của mình. Để có được bảng giá các sản phẩm theo yêu cầu, vui lòng liên hệ với chúng tôi.
