Hệ thống lắp móc mái ngói

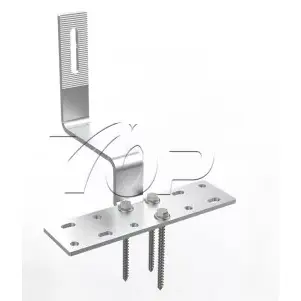

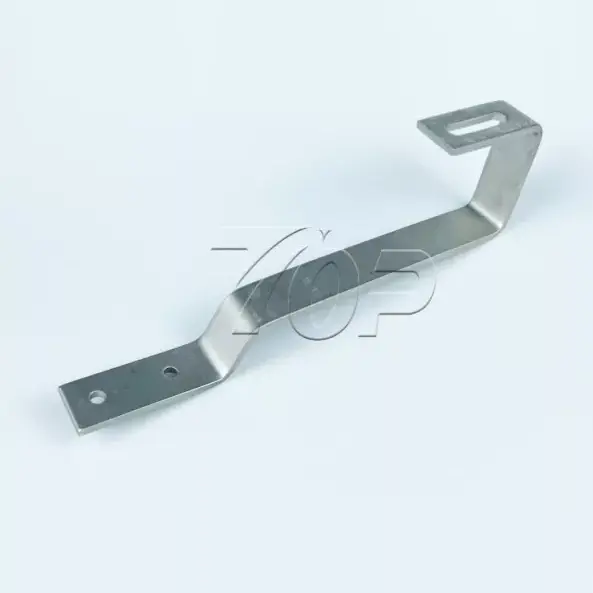

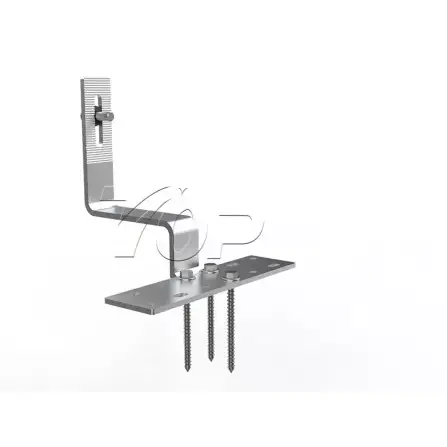

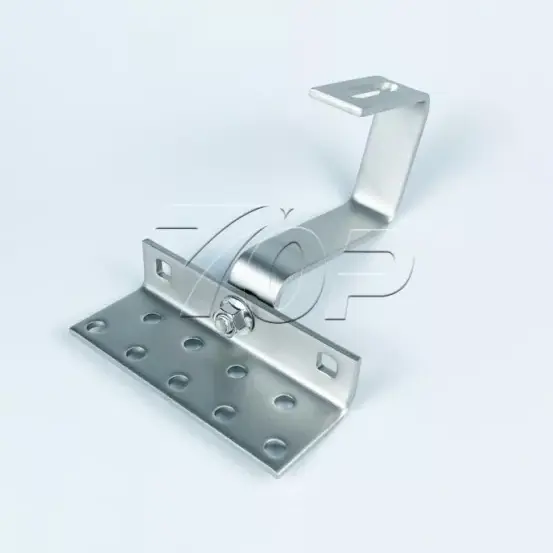

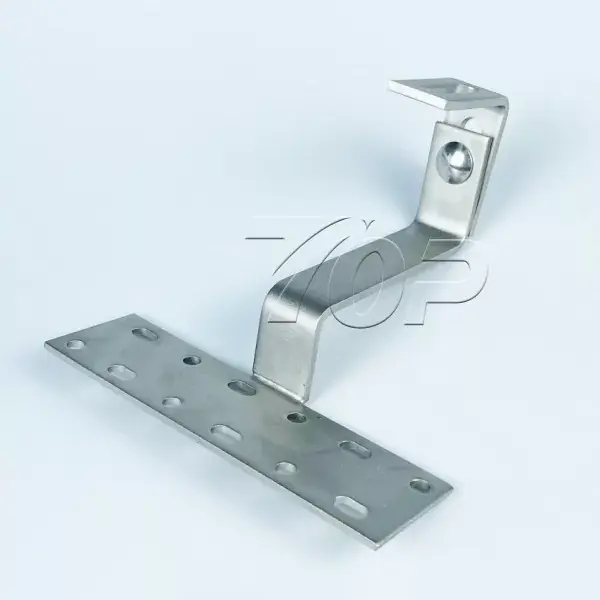

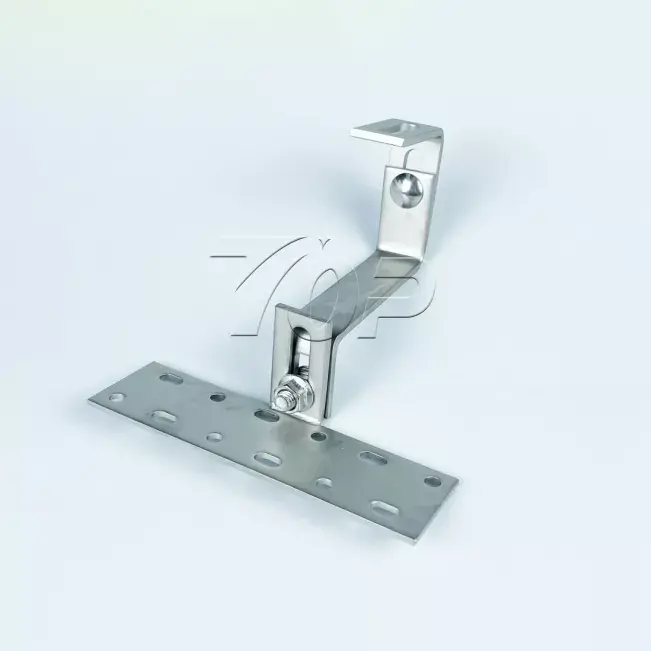

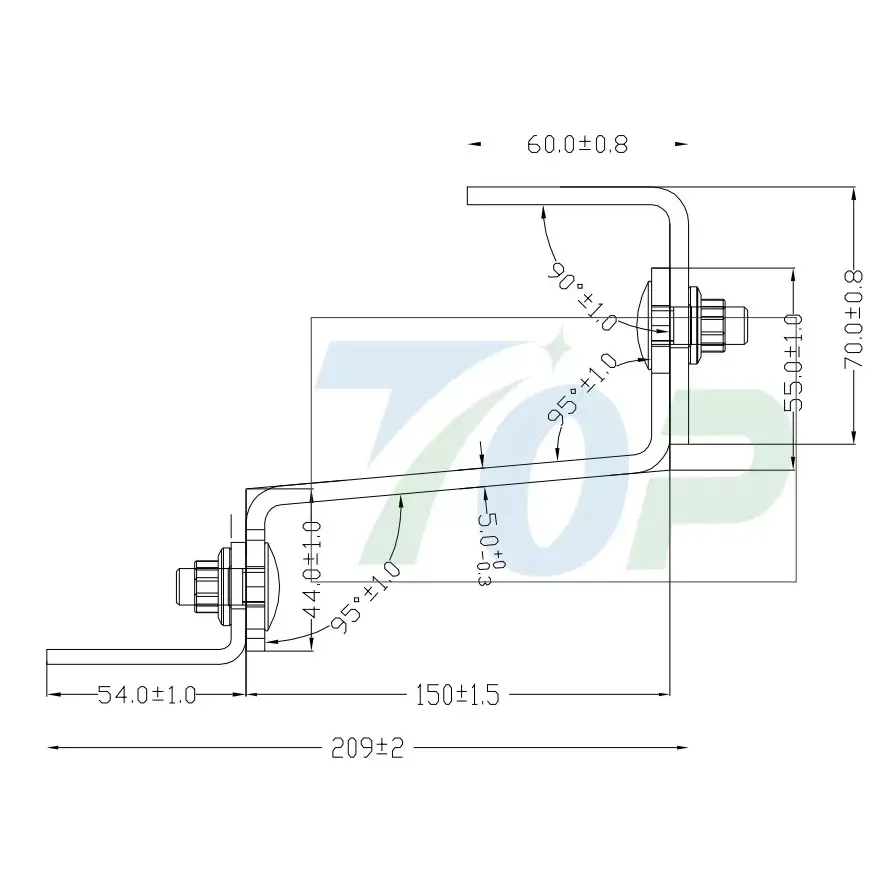

Đang tìm kiếm một nhà sản xuất và nhà cung cấp Trung Quốc đáng tin cậy? Đừng tìm đâu xa! Topfencesolar là nhà máy hàng đầu cung cấp Hệ thống lắp móc mái ngói chất lượng cao. Thiết kế kết cấu móc mái Topfencesolar, Mã sản phẩm: TF-AHK-H12 là thiết kế có thể điều chỉnh hai độ cao, bằng thép không gỉ có độ dày 5mm, chiều dài từ 120-150mm.

Yêu cầu kỹ thuật:

1. Đường hàn dày đặc đều, có bề mặt tuyệt đẹp, không có vết cắt, vết nứt hoặc lỗ phun, v.v.

2. Mặt cắt phẳng không có cạnh sắc, góc nhọn hoặc gờ, v.v.

3. Dung sai không xác định được thực hiện theo mức độ M (GB/T 1804-2000).

4. Không có dấu cho góc vuông.

5. Xử lý bề mặt được thực hiện theo yêu cầu của khách hàng.

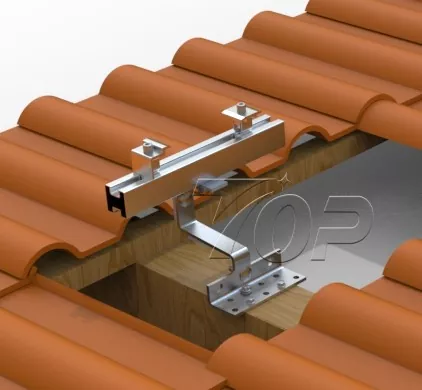

Khác với giải pháp lắp đặt trên mặt đất truyền thống, giải pháp lắp đặt trên mái nhà giúp tăng hiệu quả sử dụng năng lượng mặt trời. Hệ thống lắp móc mái ngói của Topfencesolar được sử dụng phổ biến trong các nhà máy điện mặt trời dân dụng và thương mại. Giải pháp sử dụng móc hình dạng đặc biệt được thiết kế dựa trên mái ngói, lắp đặt trên dầm gỗ trên mái, hình dạng uốn cong của thân móc là liên kết không tiếp xúc 100% trên mái mà không làm hỏng ngói. Và thiết kế này có thể giữ cho mái nhà ban đầu được an toàn mà không bị thấm vào mái nhà và giảm nguy cơ rò rỉ nước ở mức tối thiểu.

Vật liệu:

Các thiết kế của Hệ thống gắn móc mái ngói Topfencesolar chủ yếu được làm bằng thép không gỉ, chúng tôi giữ được chất lượng cao và độ bền lâu dài khi sử dụng với hơn 25 năm sử dụng. Vật liệu là thép không gỉ SUS304. Và hệ thống kết hợp sử dụng ray nhôm Al6005-T5 để đỡ vững chắc các tấm pin năng lượng mặt trời trên mái nhà.

Xử lý bề mặt của thanh ray cho móc này: Nhôm có xử lý bề mặt anod hóa ≥15μm.

Hiệu suất: giữ cho kết cấu nhôm có khả năng chống ăn mòn tuyệt vời trong các ứng dụng tôn giáo khác nhau và ngay cả trong môi trường khí hậu phức tạp.

Giấy chứng nhận: Móc năng lượng mặt trời Topfences đạt tiêu chuẩn SGS/CE/TUV và chất lượng sản xuất đạt tiêu chuẩn SGS.

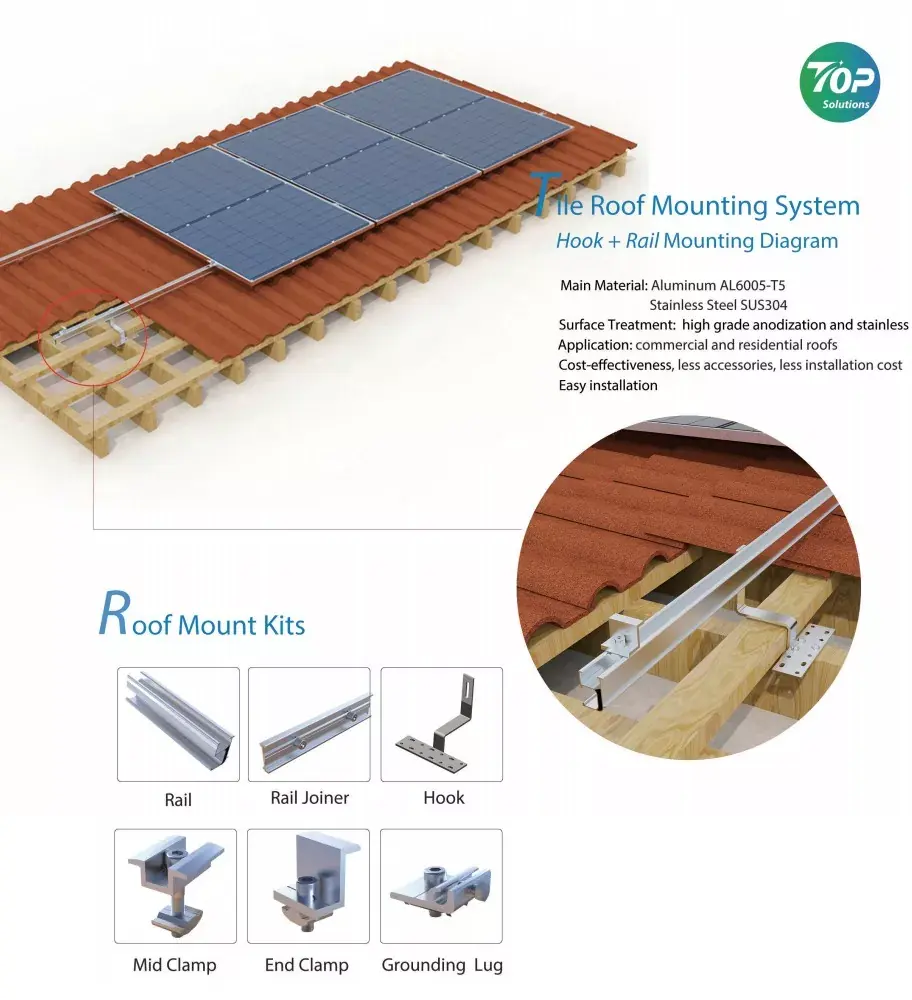

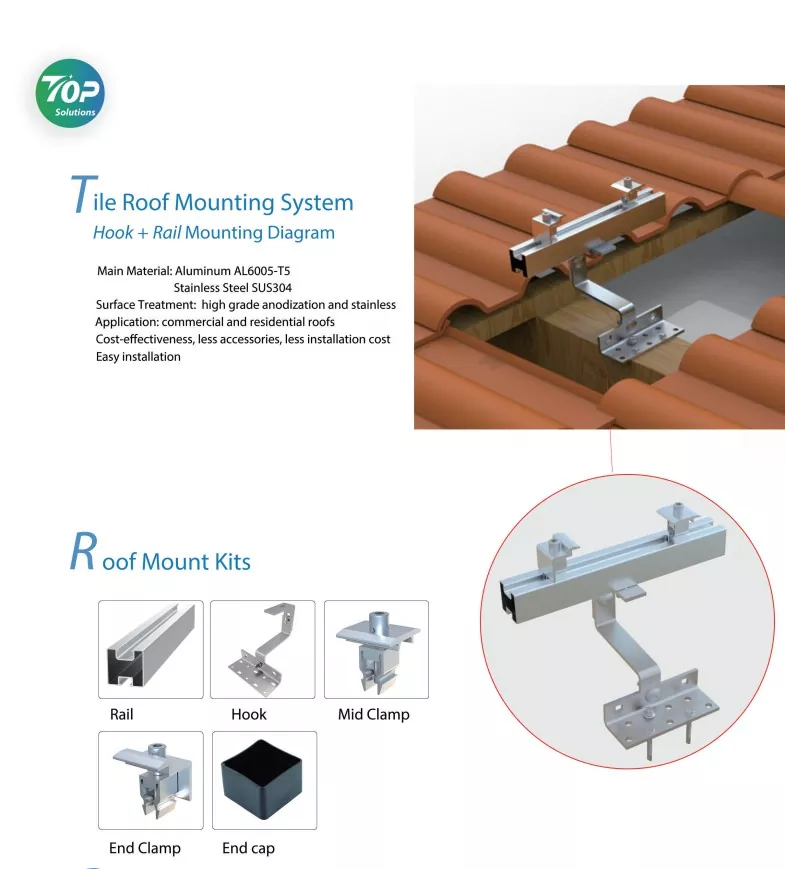

Cấu tạo của móc mái ngói:

Nhấp nháy: cao su

Tay móc: Thép SUS304

Chốt: ốc vít/pin tự ren

Kẹp ray: Kẹp giữa/Kẹp cuối

Những lợi ích:

Lợi ích của việc lắp đặt móc mái Topfencesolar nhanh chóng này là lắp đặt nhanh chóng với chi phí thấp nhất và tạo ra những thay đổi tối thiểu đối với cấu trúc ban đầu của mái nhà. Vì vậy hệ thống móc treo này có tính thẩm mỹ cao để hòa hợp với mái nhà.

Ngoài ra, chúng tôi còn có các tùy chọn màu Đen cũng nổi tiếng ở thị trường Châu Âu.

Ứng dụng này phù hợp với hệ thống lắp đặt mái ngói của tấm pin mặt trời. Mô hình chi tiết bao gồm giá đỡ móc mái ngói năng lượng mặt trời + giá đỡ đường ray bằng nhôm.

Các bước cài đặt:

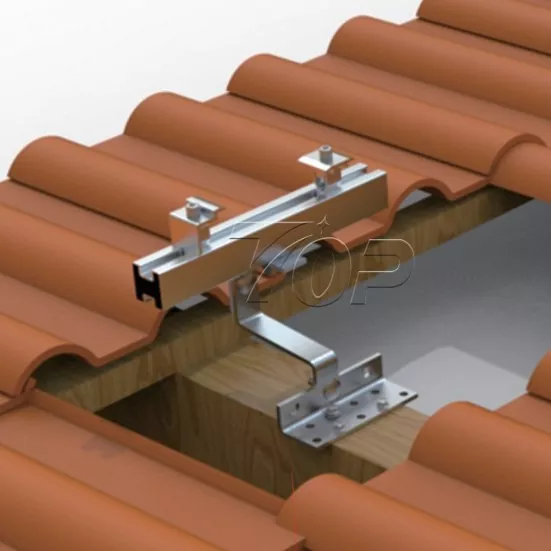

Bước đầu tiên: Kết cấu hệ thống hoàn chỉnh trên mái ngói là sử dụng vít hoặc bu lông cố định móc ray trên dầm gỗ mái.

Bước thứ hai: Gắn các thanh ray nhôm Topfencesolar vào các móc, các thanh ray khác nhau được kết nối với nhau bằng các đầu nối ray.

Bước thứ ba: Sau khi tất cả các móc trên mái nhà đã sẵn sàng và các thanh ray bằng nhôm được gắn chặt vào đó, hãy chuẩn bị lắp các tấm pin mặt trời. Trước khi lắp các tấm PV, hãy xác nhận cách bố trí dãy bảng với nhóm kỹ sư Topfencesolar để hoàn tất việc lắp đặt theo hướng dọc hoặc ngang. Sau đó đặt các tấm PV thành 1 rwo với 4-14 tấm trở lên theo một bộ hoặc hai tấm thành một hàng, 4-20 tấm pin mặt trời thành một cột trên đường ray. Số lượng tấm hàng và cột tùy thuộc vào kích thước mái và hướng đón nắng. Về các chi tiết chuyên nghiệp về cách thiết kế bố trí bảng điều khiển năng lượng mặt trời trên mái nhà của bạn và công suất điện mà mái nhà của bạn có thể lắp đặt trên mái nhà, bạn có thể tham khảo ý kiến ​​từ nhóm kỹ sư năng lượng TOPrfence.

Bước thứ tư: Kết nối các tấm pin mặt trời trên ray nhôm với Topfencesolar Mid-clmaps và kết thúc bằng End-clmaps để đảm bảo an toàn cho các tấm pin mặt trời trên mái ngói.

Các yếu tố ảnh hưởng đến việc thiết kế kết cấu và lắp đặt tấm pin mặt trời:

1. Kích thước mái nhà - quyết định mức công suất điện mà bạn có thể lắp đặt trên tòa nhà của mình.

2. Loại mái: các loại mái khác nhau có giải pháp lắp đặt khác nhau. Mái ngói dốc chọn móc có ray là một trong những giải pháp tốt nhất, chi phí thấp hơn, giá đỡ tấm pin mặt trời có độ bền cao và kết cấu nhẹ tốt cho việc đảm bảo tải trọng của mái nhà. Nhưng giống như mái kim loại, hay mái bê tông, cần chọn L feet + kết cấu ray hoặc hệ thống dằn, v.v. Vui lòng tham khảo ý kiến ​​từ đội ngũ Kỹ sư Topfencesolar.

3. Kích thước của các tấm pin mặt trời và công suất điện của từng tấm pin. Nó liên quan đến tải trọng kết cấu.

4. Tốc độ gió. Kết cấu hệ thống lắp móc mái ngói phải đủ chắc chắn để chịu được sức gió từ 2m/s đến 70m/s (tốc độ gió trung bình tính bằng 3 giây tiêu chuẩn).

5. Chất liệu kết cấu: Hiện nay Thép và Nhôm được sử dụng phổ biến và nổi tiếng nhất trong các kết cấu lắp đặt, đối với kết cấu mái phải chọn vật liệu nhẹ nên đến Almuminun là lựa chọn tốt nhất. Từ Topfencesolar, tấm pin năng lượng mặt trời Al6005-T5 có chất lượng cao hơn thị trường.

Thuận lợi

1. Móc mái ngói được thiết kế hàng đầu cho Hệ thống lắp đặt năng lượng mặt trời có thiết kế lắp đặt dễ dàng, ít giá đỡ hơn, lắp đặt nhanh chóng.

2. Bộ dụng cụ móc mái của chúng tôi có quy trình anodizing cao cấp và xử lý bề mặt không gỉ. Hỗ trợ sử dụng lâu dài.

3. Thiết kế ít phụ kiện được tối ưu hóa sẽ có chi phí thấp hơn. Tại các công trường chỉ cần ít nhân công lắp đặt hơn để giảm chi phí lắp đặt.

4.Topfencesolar có một loạt các tùy chọn móc loại khác nhau hỗ trợ điều chỉnh để đáp ứng nhiều loại mái ngói khác nhau và bao phủ các thị trường Đức, Ba Lan, Áo, Tây Ban Nha hoặc Nhật Bản, Indonesia, v.v.

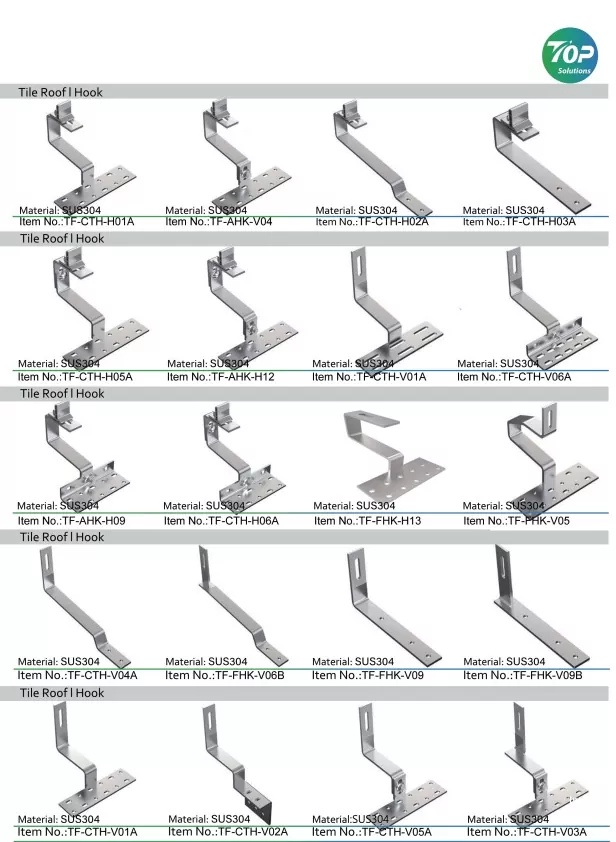

Nhiều lựa chọn hơn về hình dạng và loại móc khác nhau:
