Đường ray gắn bảng điều khiển năng lượng mặt trời bằng nhôm

Đường ray gắn bảng điều khiển năng lượng mặt trời bằng nhôm là một trong những bộ phận quan trọng đối với toàn bộ cấu trúc lắp đặt năng lượng mặt trời. Chúng được làm bằng vật liệu nhôm 6005-T5 với xử lý bề mặt anodizing, bền hơn 25 năm.
Tên thương hiệu:hàng rào năng lượng mặt trời
Chất liệu sản phẩm:Nhôm 6005-T5, 6063-T6
Chức năng sản phẩm:Hỗ trợ lắp đặt năng lượng mặt trời
Cuộc sống phục vụ:≥ 20 năm

Gửi yêu cầu

Mô tả Sản phẩm

Aluminium Solar Panel Mounting Rails

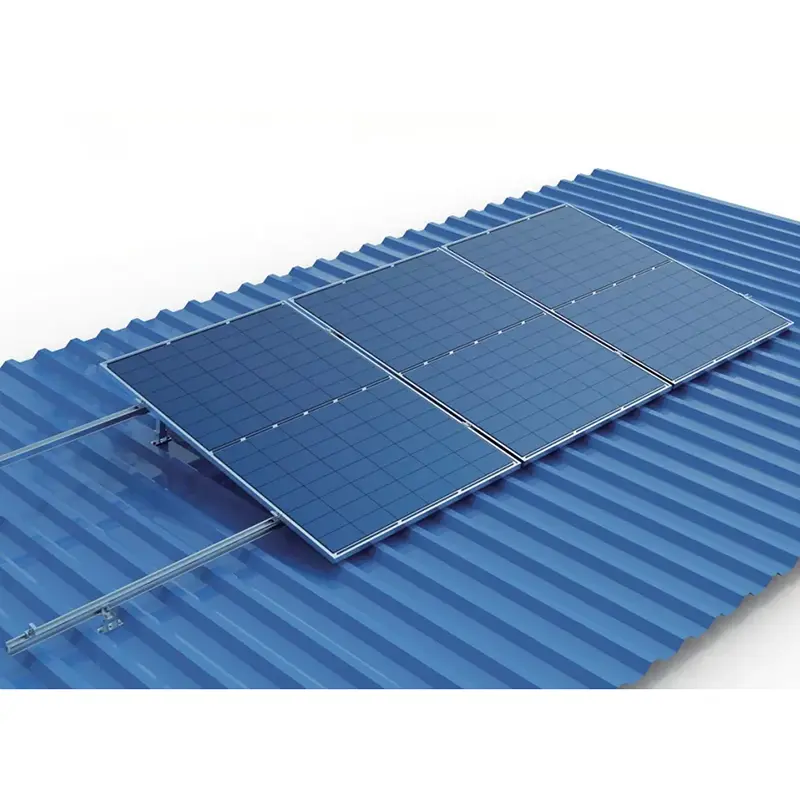

Đường ray gắn bảng điều khiển năng lượng mặt trời bằng nhôm TF-RL-B48 được thiết kế cho các mái nhà. Chúng thường được sử dụng để lắp đặt ở những nơi có yêu cầu về độ bền kết cấu cao. Thiết kế thanh ray chắc chắn và dày hơn so với các thanh ray mái thông thường trên thị trường, có thể áp dụng ở một số dự án có tốc độ gió mạnh tối đa đến 60m/s.

Aluminium Solar Panel Mounting Rails

BẢNG DỮ LIỆU

Danh mục hạng mục kiểm tra	Mục kiểm tra	Yêu cầu tiêu chuẩn (ASTM B221)
Thành phần hóa học (%)	Silic (Si)	0,40 - 0,80
	Sắt (Fe)	≤ 0,70
	Đồng (Cu)	≤ 0,10
	Mangan (Mn)	0,30 - 0,60
	Magiê (Mg)	0,40 - 0,60
	Crom (Cr)	≤ 0,10
	Kẽm (Zn)	≤ 0,25
	Titan (Ti)	≤ 0,10
	Các yếu tố khác (Mỗi)	0,05
	Các yếu tố khác (Tổng cộng)	0,15
	Nhôm (Al)	còn lại
Tính chất cơ học	Độ bền kéo (σb)	≥ 230 MPa
	Sức mạnh năng suất (σ0,2)	≥ 170 MPa
	Độ giãn dài (δ5)	≥ 8%
	Độ cứng Brinell (HB)	≥ 65
	sức mạnh cắt	≥ 140 MPa

TF-RL-B48 PV Rails được ưa chuộng nhờ thiết kế đặc biệt, được thiết kế có rãnh ở phía sau mặt cắt nên có thể lắp đầu nối ray ở phía sau Rail, điều này sẽ không ảnh hưởng đến việc lắp đặt chân L hoặc Móc mái ngói.

Bằng cách này, nhóm cài đặt không cần lo lắng về vấn đề Can thiệp, tiết kiệm thời gian cài đặt.

Độ dày lớp anodizing của thanh ray lắp bảng điều khiển năng lượng mặt trời bằng nhôm của chúng tôi là hơn 10μm, có hình thức đẹp và khả năng chống ăn mòn mạnh. Điều này làm cho chúng phù hợp để sử dụng ngoài trời ở nhiều vùng khí hậu khác nhau. (yêu cầu khác nhau đối với lớp anodizing cũng có thể được tùy chỉnh)

Aluminium Solar Panel Mounting Rails

Trọng lượng của ray lắp năng lượng mặt trời bằng nhôm nhẹ, dễ dàng xử lý và lắp đặt, giúp tiết kiệm chi phí nhân công và hỗ trợ lắp đặt linh hoạt.

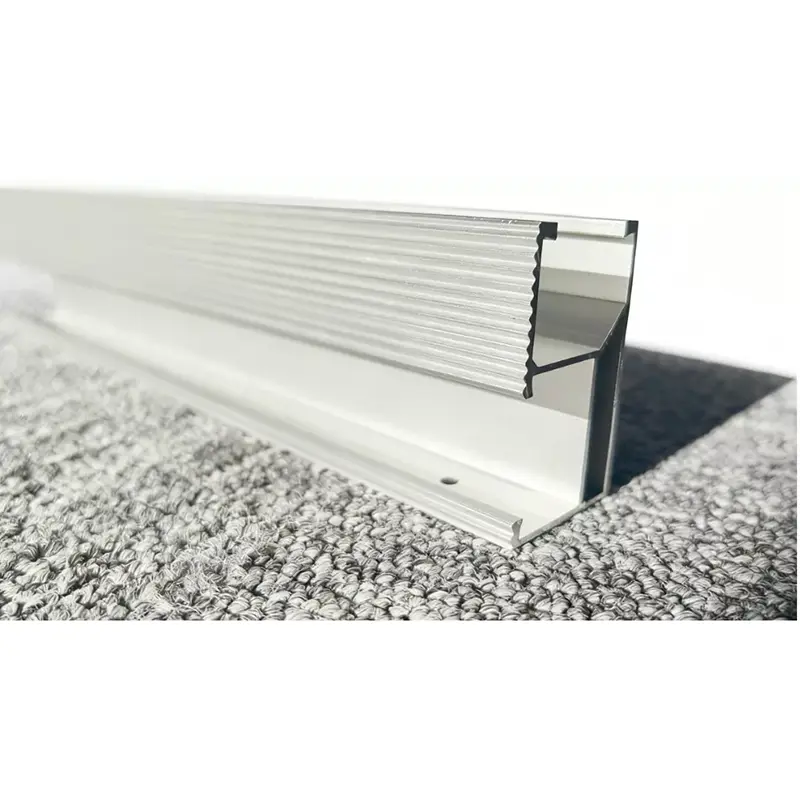

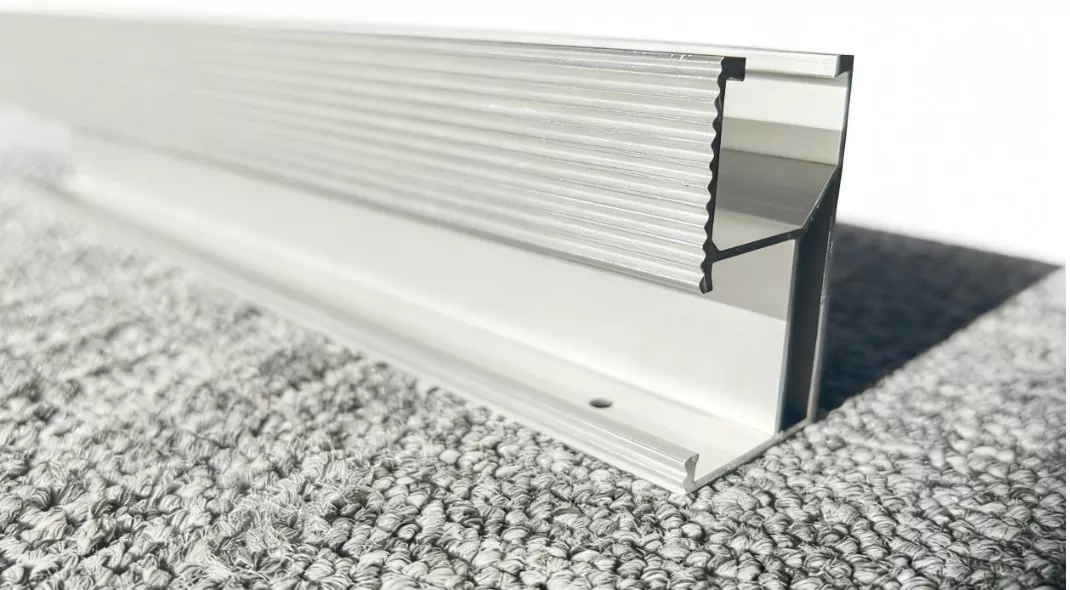

Mặt trước của thanh nóc có sọc, có thể tăng độ ổn định của các phụ kiện Roof hook hoặc L Feet để phù hợp hoàn hảo với nó.

Aluminium Solar Panel Mounting Rails

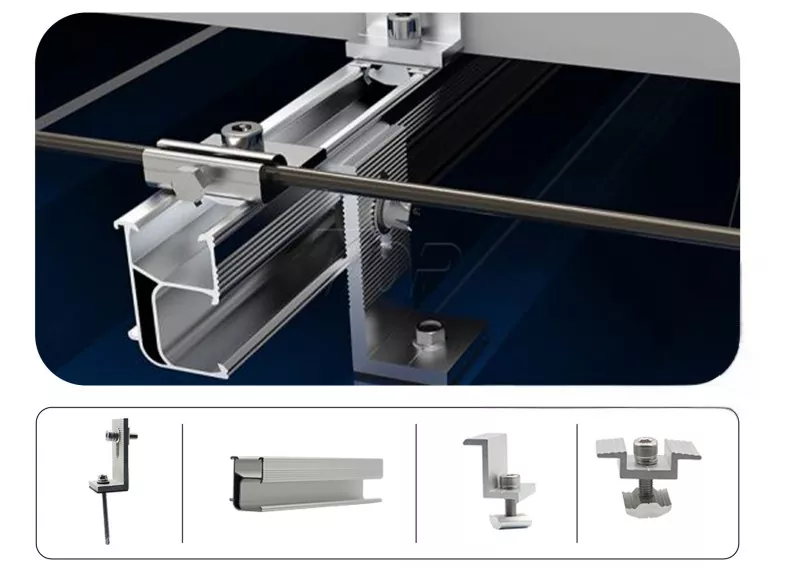

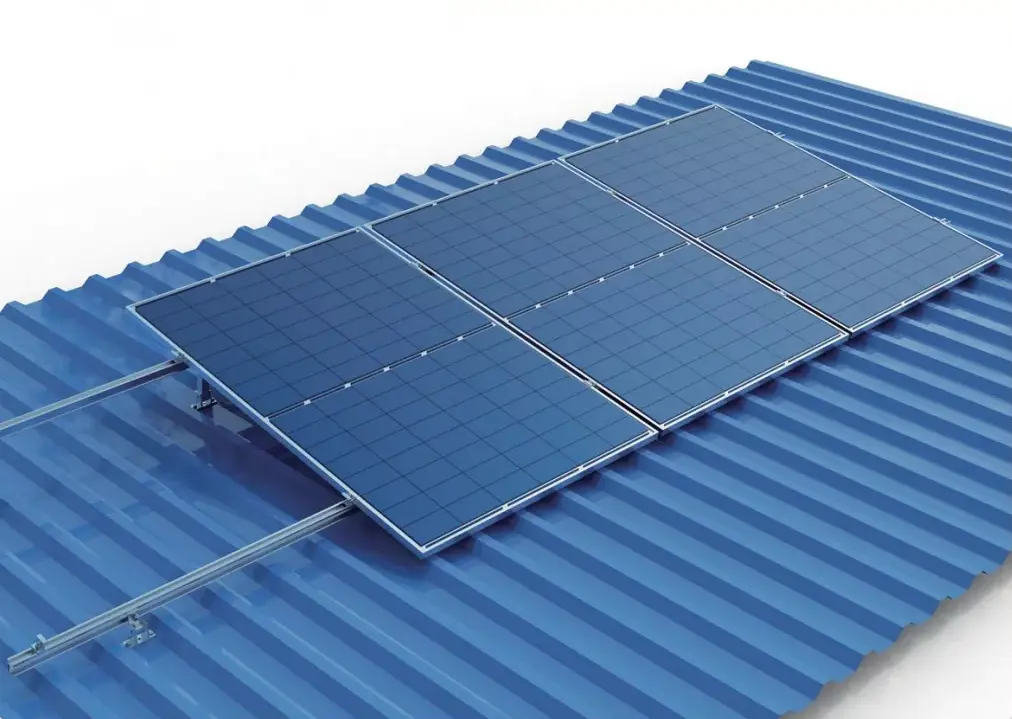

Cấu trúc lắp đặt cho mái kim loại bao gồm: Chân chữ L, Ray năng lượng mặt trời, Kẹp cuối, Kẹp giữa, v.v.

Có sẵn màu Bạc và Đen và chiều dài có thể được tùy chỉnh theo yêu cầu của dự án.

Số lượng của từng mặt hàng có thể được điều chỉnh theo yêu cầu

Bộ dụng cụ lắp đặt hoàn chỉnh của hệ thống giá đỡ năng lượng mặt trời này là gì?

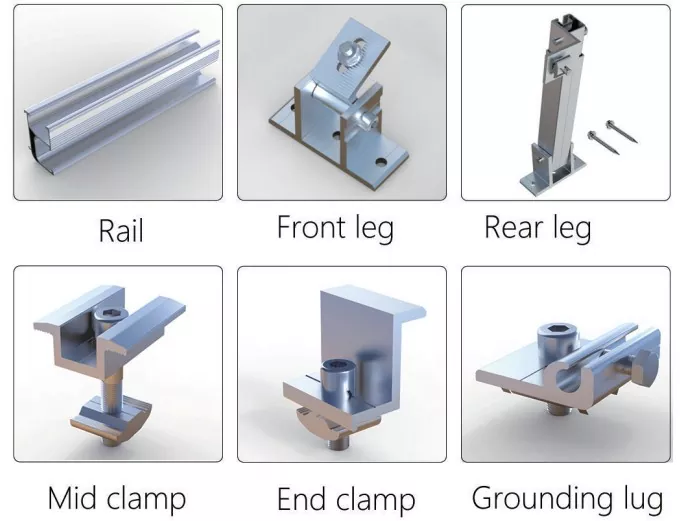

Toàn bộ bộ dụng cụ chủ yếu chứa thanh ray, chân trước, chân sau và các kẹp như Kẹp giữa, Kẹp cuối và vấu nối đất, v.v.

Làm thế nào để lắp đặt đường ray trên sân thượng?

1. Đo kích thước mái nhà để kiểm tra số lượng Ray lắp tấm pin mặt trời bằng nhôm.

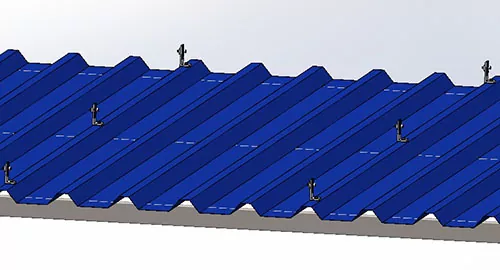

2. Lắp đặt đế đỡ ray. Ví dụ: bên dưới loại giải pháp L Feet, trước tiên hãy lắp bộ dụng cụ chân L trên mái nhà có vị trí.

3. Ray trượt giữa cùng một đường chân L, cố định bằng bu lông khe chữ T trên chân chữ L. Các đường ray sẽ được kết nối bằng các đầu nối đường ray như hình dưới đây.

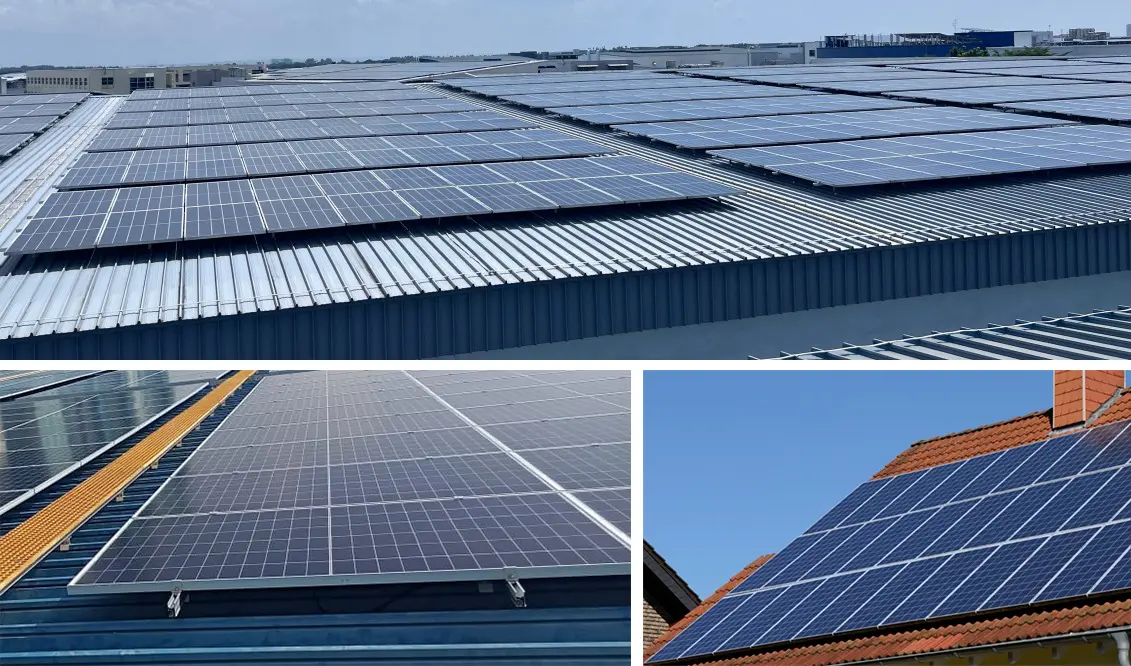

Trường hợp dự án

Aluminium Solar Panel Mounting Rails
