Cách chọn móc treo mái năng lượng mặt trời phù hợp dựa trên loại ngói: Hướng dẫn dựa trên kỹ thuật dành cho người lắp đặt năng lượng mặt trời, nhà thầu EPC và nhóm mua sắm

Tại sao việc lựa chọn móc treo mái năng lượng mặt trời là một quyết định kỹ thuật quan trọng

Lựa chọn đúngmóc mái năng lượng mặt trờicho một hệ thống lắp đặt năng lượng mặt trời mái ngóikhông phải là một quyết định nhỏ về phần cứng—nó trực tiếp quyết định độ ổn định của cấu trúc, tính toàn vẹn trong việc chống nước, hiệu quả lắp đặt và độ tin cậy lâu dài của tài sản. Trong các dự án thương mại và công nghiệp trên mái nhà, kết cấu kémmóc mái để lắp năng lượng mặt trời trên mái ngóicó thể dẫn đến nứt gạch, thấm nước, không nâng được khi chịu tải trọng gió và việc làm lại tốn kém, ảnh hưởng đến tiến độ dự án và thời hạn bảo hành.

Không giống như mái kim loại hoặc mái bê tông phẳng, mái ngói khác nhau đáng kể về hình dạng, độ dày, độ giòn, khả năng truyền tải và các hạn chế lắp đặt. Cách tiếp cận móc phổ quát có sai sót về mặt kỹ thuật. Phương pháp đúng yêu cầu hình dạng móc phù hợp, khả năng điều chỉnh độ cao, thiết kế tấm đế và loại vật liệu phù hợp với loại gạch cụ thể và kết cấu kèo bên dưới nó.

Hướng dẫn kỹ thuật này cung cấp một khuôn khổ có cấu trúc để lựa chọn đúngmóc mái năng lượng mặt trờidựa trên loại gạch. Nó tích hợp cơ học lợp mái, cân nhắc tải trọng kết cấu, hiệu suất vật liệu và thực tế lắp đặt thực tế. Mục tiêu là hỗ trợ các nhóm kỹ thuật, người quản lý mua sắm và nhà tích hợp hệ thống lắp đặt năng lượng mặt trời trong việc đưa ra các quyết định dựa trên dữ liệu nhằm giảm rủi ro và cải thiện lợi nhuận của dự án.

1. Tại sao lựa chọn móc treo mái nhà năng lượng mặt trời là một quyết định mang tính kết cấu, không chỉ là lựa chọn thành phần

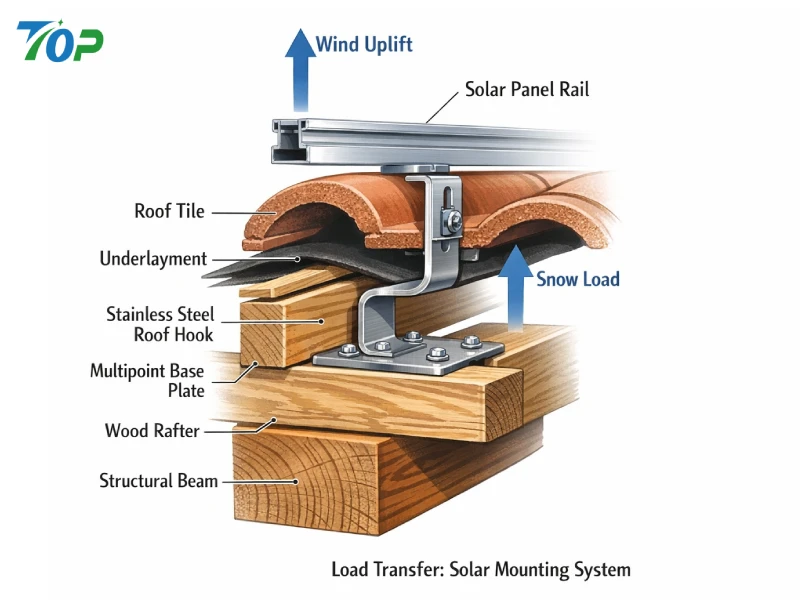

Trong lắp đặt năng lượng mặt trời trên mái ngói, móc mái đóng vai trò là giao diện cấu trúc chính giữa đường ray gắn quang điện và xà nhà chịu lực của tòa nhà. Đường dẫn tải như sau:

• Mô-đun năng lượng mặt trời → ray lắp → móc mái → kèo kết cấu → kết cấu tòa nhà

Bản thân ngói làkhôngmột phần tử kết cấu chịu lực. Hầu hết gạch đất sét, bê tông và đá phiến được thiết kế chủ yếu để chống chịu thời tiết, không chịu tải trọng cơ học tập trung. Khi mộtlắp năng lượng mặt trời cho mái ngóiHệ thống được lắp đặt, móc phải truyền tải trọng trực tiếp vào xà nhà đồng thời tránh tạo áp lực quá lớn lên các viên gạch xung quanh.

Từ góc độ kỹ thuật, móc phải chịu được:

• Tải trọng chết (mô-đun + đường ray + phần cứng lắp đặt)
• Tải trọng nâng và hút gió
• Tải trọng tuyết (nếu có)
• Ứng suất giãn nở nhiệt
• Mệt mỏi năng động trên 25 năm

Các tiêu chuẩn kết cấu quốc tế như ASCE 7 (Hiệp hội Kỹ sư Xây dựng Hoa Kỳ, 2022) nhấn mạnh rằng hệ thống năng lượng mặt trời trên mái nhà phải được đánh giá về tải trọng gió có tính đến chiều cao tòa nhà, loại phơi nhiễm và tốc độ gió cục bộ. Do đó, móc mái phải được chọn có đủ khả năng chịu tải và dữ liệu hiệu suất đã được kiểm nghiệm.

Việc bỏ qua những thực tế cấu trúc này sẽ làm tăng nguy cơ:

• Nứt ngói do nồng độ tải trọng điểm
• Biến dạng móc khi nâng
• Dây rút từ xà nhà có kích thước nhỏ
• Nước xâm nhập do khe hở gạch không đúng

Vì vậy, việc lựa chọn mộtmóc mái nhà bằng thép không gỉkhông chỉ đơn giản là khả năng chống ăn mòn mà còn là đảm bảo khả năng tương thích về cấu trúc với hệ thống mái.

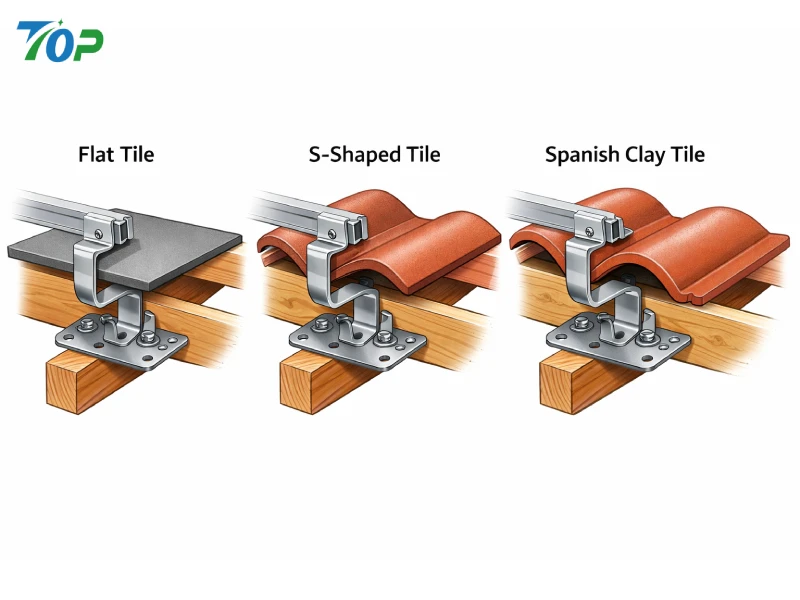

2. Tìm hiểu các loại mái ngói phổ biến được sử dụng trong các dự án năng lượng mặt trời

Hình dạng gạch khác nhau đòi hỏi sự khác nhau về cơ bảnmóc mái năng lượng mặt trờicấu hình. Dưới đây là bảng phân tích kỹ thuật của các loại mái ngói phổ biến thường gặp trong các dự án năng lượng mặt trời dân dụng, thương mại và công nghiệp nhẹ.

2.1 Mái ngói bê tông phẳng

Gạch bê tông phẳng được sử dụng rộng rãi ở Châu Âu, Úc và một số khu vực ở Châu Á. Chúng thường có độ dày từ 10–15 mm và có các cấu hình khóa liên động chồng lên nhau.

Đặc điểm cấu trúc:

• Cường độ nén tương đối cao
• Độ giòn vừa phải
• Hồ sơ bề mặt phẳng thống nhất
• Đã sửa lỗi khoảng cách gạch dọc

TRONGlắp năng lượng mặt trời cho mái ngói phẳngứng dụng, thách thức thiết kế chính là đảm bảo đủ khoảng trống giữa tay móc và mặt dưới của viên gạch. Nếu chiều cao móc không đủ, viên gạch sẽ tựa trực tiếp vào móc, tạo ra các điểm chịu lực tập trung.

Những cân nhắc được đề xuất:

• Móc mái có thể điều chỉnh độ cao
• Tấm đế rộng để neo vì kèo
• Khoảng hở gạch tối thiểu 3–5 mm

2.2 Mái ngói cong Tây Ban Nha/La Mã

Gạch Tây Ban Nha hoặc La Mã có hình dạng giống sóng với các đường cong lồi và lõm xen kẽ. Những loại gạch này phổ biến ở vùng khí hậu Địa Trung Hải và các tòa nhà dân cư cao cấp.

Những thách thức về kỹ thuật:

• Tiếp xúc bề mặt không phẳng
• Chiều cao gạch thay đổi
• Không gian lắp đặt hạn chế giữa các đường cong
• Nguy cơ gãy vỡ cao hơn trong quá trình nâng

Vìlắp năng lượng mặt trời cho mái ngói Tây Ban Nha, móc phẳng tiêu chuẩn thường không phù hợp. Móc phải có:

• Phạm vi điều chỉnh theo chiều dọc mở rộng
• Cánh tay trên hẹp để vừa với gạch cong
• Độ lệch ngang được tối ưu hóa để căn chỉnh với kèo

Việc không khớp hình học độ cong thường dẫn đến chỗ ngồi và đường dẫn nước tiếp xúc không đúng cách.

2.3 Mái ngói đá phiến

Đá phiến là vật liệu lợp bằng đá tự nhiên được biết đến với độ bền và tính thẩm mỹ nhưng cực kỳ giòn khi chịu tải trọng điểm.

Những cân nhắc chính:

• Dung sai thấp đối với ứng suất khoan
• Độ dày gạch mỏng
• Chi phí thay thế cao

TRONGlắp năng lượng mặt trời cho mái đá phiếnthường phải lắp đặt, móc siêu mỏng hoặc hệ thống đèn nháy chuyên dụng. Việc nâng gạch đá phiến không đúng cách có thể gây ra các vết nứt vi mô vô hình, sau này lan truyền theo chu trình nhiệt.

Bởi vì đá phiến có độ bền uốn tối thiểu nên việc căn chỉnh tấm đế phải chính xác để tránh truyền mô-men xoắn lên bề mặt gạch.

2.4 Mái ngói đất sét

Gạch đất sét có trọng lượng nhẹ nhưng rất giòn. Chúng thể hiện khả năng chống chịu thời tiết tốt nhưng khả năng phục hồi cấu trúc bị hạn chế đối với tải trọng tập trung.

Những rủi ro thường gặp tronghệ thống lắp đặt năng lượng mặt trời mái ngóisử dụng gạch đất sét bao gồm:

• Nứt do siết quá chặt
• Nước thấm vào nếu gạch không được dán lại đúng cách
• Khoảng cách gạch không đều ảnh hưởng đến vị trí móc

Một điều chỉnhmóc mái cho mái ngóivới cánh tay dưới được gia cố và độ hở của gạch chính xác là điều cần thiết.

2.5 Mái lợp nhựa đường (Tham khảo so sánh)

Dù không phải là hệ ngói nhưng tấm lợp nhựa đường thường được so sánh với mái ngói. Trong các ứng dụng ván lợp, chân chữ L có đèn nhấp nháy thường được sử dụng thay cho móc gạch truyền thống.

Sự khác biệt này là rất quan trọng. Việc cố gắng sử dụng móc mái ngói trên hệ thống ván lợp—hoặc ngược lại—sẽ làm ảnh hưởng đến tính toàn vẹn của khả năng chống thấm và vi phạm các thông lệ lắp đặt tiêu chuẩn (Hội đồng Quy tắc Quốc tế, 2021).

3. Tiêu chí kỹ thuật cốt lõi để chọn móc treo mái nhà năng lượng mặt trời chính xác

Khi chọn mộtnhà sản xuất móc mái nhà năng lượng mặt trờihoặc đánh giá các mô hình móc, nhóm mua sắm và kỹ thuật nên đánh giá năm khía cạnh kỹ thuật sau.

3.1 Chiều cao móc và phạm vi điều chỉnh

Độ dày của gạch và chiều cao chồng lên nhau khác nhau tùy theo nhà sản xuất và khu vực. Móc không điều chỉnh được có nguy cơ không đủ khe hở hoặc khe hở quá mức làm ảnh hưởng đến việc truyền tải.

Thực hành tốt nhất:

• Khả năng điều chỉnh theo chiều dọc ≥ 30–50 mm
• Khe hở để tránh nén gạch trực tiếp
• Khả năng tương thích với các hệ thống đường sắt chung

Khả năng điều chỉnh cải thiện tính linh hoạt của trường và giảm nhu cầu tồn kho nhiều SKU.

3.2 Thiết kế tấm đế và phân bổ tải trọng

Tấm đế neo móc vào xà nhà. Đế hẹp hoặc mỏng làm tăng sự tập trung ứng suất của dây buộc và giảm lực cản khi kéo ra.

Theo nghiên cứu về dây buộc kết cấu (Hội đồng Gỗ Mỹ, 2018), khả năng rút phụ thuộc vào độ sâu chôn và mật độ gỗ. Vì thế:

• Độ dày tấm đế ≥ 4–5 mm Thép không gỉ
• Tối thiểu hai ốc vít kết cấu
• Tuân thủ khoảng cách cạnh

3.3 Cấp vật liệu và khả năng chống ăn mòn

Cao cấp nhấtmóc mái nhà bằng thép không gỉsử dụng SUS304 hoặc SUS316.

• SUS304: Thích hợp cho môi trường nội địa
• SUS316: Được khuyến nghị cho các vùng ven biển hoặc có độ mặn cao

Ăn mòn làm giảm cường độ mặt cắt ngang theo thời gian. Đối với các hệ thống có tuổi thọ thiết kế là 25 năm, việc lựa chọn vật liệu phải phù hợp với loại tiếp xúc với môi trường (ISO 9223).

3.4 Tích hợp chống nước

Việc nâng gạch tạo ra sự lộ ra tạm thời của lớp lót. Việc nối lại không đúng cách hoặc thiếu đèn nháy sẽ làm tăng nguy cơ rò rỉ.

Thực hành tốt nhất:

• Miếng đệm kín EPDM
• Nhấp nháy tương thích khi cần thiết
• Cắt gạch thay vì dùng lực quá mạnh

3.5 Khả năng tương thích với Bố cục kèo

Vị trí móc bị hạn chế bởi khoảng cách xà nhà, thường là 400–600 mm. Nếu hình dạng móc không cho phép dịch chuyển sang bên thì việc lắp đặt sẽ trở nên kém hiệu quả và bị tổn hại về mặt cấu trúc.

Trình độ caomóc mái năng lượng mặt trờithiết kế kết hợp khả năng điều chỉnh theo chiều ngang để căn chỉnh với các bộ phận cấu trúc mà không gây áp lực lên gạch.

4. Phân tích rủi ro: Hậu quả của việc lựa chọn móc treo mái nhà sai

không đúng cáchmái ngói gắn năng lượng mặt trờilựa chọn thành phần tăng:

• Thời gian lắp đặt 15–30%
• Lãng phí vật chất do gạch vỡ
• Bảo hành cho các yêu cầu rò rỉ
• Trách nhiệm pháp lý về kết cấu trong các sự kiện nâng gió

Sự cố do gió gây ra đã được ghi nhận ở các hệ thống năng lượng mặt trời trên mái nhà nơi sử dụng các phương pháp gắn không phù hợp (Kopp và cộng sự, 2012). Trong khi các mô-đun thường nhận được sự quan tâm hàng đầu thì phần cứng đính kèm thường xuyên quyết định khả năng tồn tại của hệ thống.

Đối với các nhóm mua sắm, tổng chi phí lắp đặt phải bao gồm giảm thiểu rủi ro—không chỉ đơn giá phần cứng.

5. Cân nhắc mua sắm chiến lược cho các dự án thương mại

Đối với các dự án thương mại có nhiều địa điểm, việc chuẩn hóa mộtlắp năng lượng mặt trời cho mái ngóigiải pháp cải thiện:

• Kiểm soát hàng tồn kho
• Hiệu quả đào tạo cài đặt
• Đảm bảo chất lượng nhất quán
• Khả năng dự đoán bảo trì dài hạn

Tuy nhiên, tiêu chuẩn hóa không được ghi đè lên khả năng tương thích kỹ thuật. Cách tiếp cận đúng là chọn một nhà sản xuất có khả năng:

• Cung cấp báo cáo thử nghiệm kết cấu
• Cung cấp thiết kế móc có thể điều chỉnh
• Hỗ trợ tùy chỉnh cho hình dạng gạch độc đáo
• Cung cấp tính nhất quán hàng loạt cho các đơn đặt hàng lớn

Trong môi trường mua sắm khối lượng lớn, việc lựa chọn đúngnhà sản xuất móc mái nhà năng lượng mặt trờitrở thành một quyết định hợp tác chiến lược hơn là một giao dịch mua bán.

6. Ma trận lựa chọn móc mái năng lượng mặt trời theo loại ngói

Dành cho các nhóm kỹ thuật quản lý nhiềumái ngói gắn năng lượng mặt trờidự án giữa các khu vực, một công cụ so sánh có cấu trúc sẽ cải thiện đáng kể hiệu quả ra quyết định. Thay vì chọn mộtmóc mái năng lượng mặt trờichỉ dựa trên hình thức hoặc giá cả, việc lựa chọn phải xem xét khả năng tương thích hình học, đặc tính truyền tải, mức độ tiếp xúc với môi trường và dung sai lắp đặt.

Ma trận dưới đây cung cấp một khung tham chiếu thực tế để kết hợp các loại móc với các loại ngói lợp. Xác nhận kỹ thuật cuối cùng phải luôn xem xét các tính toán kết cấu cụ thể theo địa điểm phù hợp với quy chuẩn xây dựng địa phương.

Loại gạch	Cấu hình móc được đề xuất	Yêu cầu điều chỉnh	Lớp vật liệu	Mức độ rủi ro cài đặt	Ghi chú kỹ thuật
Ngói bê tông phẳng	Móc phẳng có thể điều chỉnh tiêu chuẩn	Điều chỉnh theo chiều dọc 30–50 mm	SUS304 (nội địa) / SUS316 (ven biển)	Trung bình	Đảm bảo độ hở của gạch ≥3 mm để tránh ứng suất nén
Ngói cong Tây Ban Nha / La Mã	Móc điều chỉnh mở rộng cánh tay hẹp	50 mm+ phạm vi dọc	SUS304 / SUS316	Cao	Yêu cầu độ lệch bên và cánh tay trên tương thích với độ cong
Ngói đá phiến	Móc siêu mỏng hoặc hệ thống tích hợp đèn nháy	Chiều cao tối thiểu, căn chỉnh chính xác	ưu tiên SUS316	Rất cao	Tránh tải điểm trên đá phiến; xem xét tích hợp flash
Ngói đất sét	Móc điều chỉnh cánh tay dưới được gia cố	30–40 mm	SUS304 / SUS316	Cao	Ngăn chặn việc thắt chặt quá mức; duy trì việc nối lại gạch đồng nhất

Ma trận lựa chọn này chứng tỏ rằng không có một quy tắc chung nàomóc mái cho mái ngóiứng dụng. Mỗi cấu hình phải tương ứng với hình dạng và đặc tính cấu trúc của ô xếp.

7. Xem xét kỹ thuật chi tiết theo loại gạch

7.1 Mái ngói bê tông phẳng: Ổn định kết cấu với khoảng trống được kiểm soát

Hệ thống ngói phẳng tương đối dễ lắp đặt so với mái cong hoặc mái đá phiến. Tuy nhiên, việc lựa chọn chiều cao móc không phù hợp vẫn có thể tạo ra sự nén gạch hoặc mất ổn định khi nâng.

Các lĩnh vực trọng tâm kỹ thuật chính:

• Độ dày cánh tay móc đủ để chống uốn cong khi nâng gió
• Chiều rộng tấm đế tương thích với khoảng cách xà tiêu chuẩn (400–600 mm)
• Tối thiểu hai vít trễ cấu trúc trên mỗi móc
• Tuân thủ các yêu cầu tính toán tải trọng gió ASCE 7

Ở những vùng có gió lớn, lực nâng có thể vượt quá 2,0 kPa tùy thuộc vào phân loại vùng mái (ASCE, 2022). Vì vậy, việc xác minh khả năng chống kéo ra cho phép của ốc vít là điều cần thiết khi lựa chọn mộtlắp năng lượng mặt trời cho mái ngói phẳng.

7.2 Mái ngói Tây Ban Nha/La Mã: Quản lý độ cong và truyền tải

Hệ thống gạch cong giới thiệu đường dẫn tải không đối xứng. Móc phải là cầu nối giữa bề mặt gạch lõm và lồi mà không tạo ra sự tập trung ứng suất.

Các thông số thiết kế quan trọng:

• Dung sai độ cong cánh tay trên
• Khả năng điều chỉnh ngang để căn chỉnh kèo
• Chiều cao thẳng đứng được mở rộng để xóa các gờ gạch đỉnh
• Kiểm tra kết cấu trong điều kiện tải lệch tâm

Vì gạch cong thường có tỷ lệ vỡ cao hơn trong quá trình lắp đặt nên việc chọn loại gạch có độ cong có thể điều chỉnh đượcmóc mái năng lượng mặt trờigiảm chi phí làm lại và rút ngắn chu kỳ cài đặt.

7.3 Mái ngói bằng đá phiến: Kỹ thuật chính xác và giảm thiểu rủi ro

Việc lắp đặt mái bằng đá phiến đòi hỏi kỷ luật kỹ thuật cao nhất. Không giống như đất sét hoặc bê tông, đá phiến không thể chịu được va đập hoặc mô-men xoắn tập trung.

Vìlắp năng lượng mặt trời cho mái đá phiếnhệ thống, hãy xem xét:

• Hình học móc cấu hình thấp
• Chiến lược khoan trước với màng bảo vệ chống thấm
• Tích hợp với đèn flash kim loại khi được phép
• Sử dụng SUS316 chống ăn mòn để đảm bảo độ bền lâu dài

Lỗi lắp đặt trên mái đá phiến thường dẫn đến hư hỏng tiềm ẩn—các vết nứt nhỏ lan truyền do chu kỳ đóng băng-tan băng (Hội đồng Mã Quốc tế, 2021).

7.4 Mái ngói đất sét: Kiểm soát độ giòn và mô-men xoắn

Gạch đất sét có độ bền kéo thấp và khả năng chịu uốn hạn chế. Ốc vít quá chặt là một trong những nguyên nhân phổ biến nhất gây gãy.

Thực tiễn tốt nhất:

• Dụng cụ buộc chặt điều khiển bằng mô-men xoắn
• Cắt gạch đồng nhất để giải phóng mặt bằng móc
• Thiết kế tấm đế phân phối ứng suất
• Kiểm tra trực quan sau khi dán lại gạch

Lựa chọn cốt thépmóc mái nhà bằng thép không gỉcải thiện độ tin cậy kết cấu trong hệ thống mái đất sét.

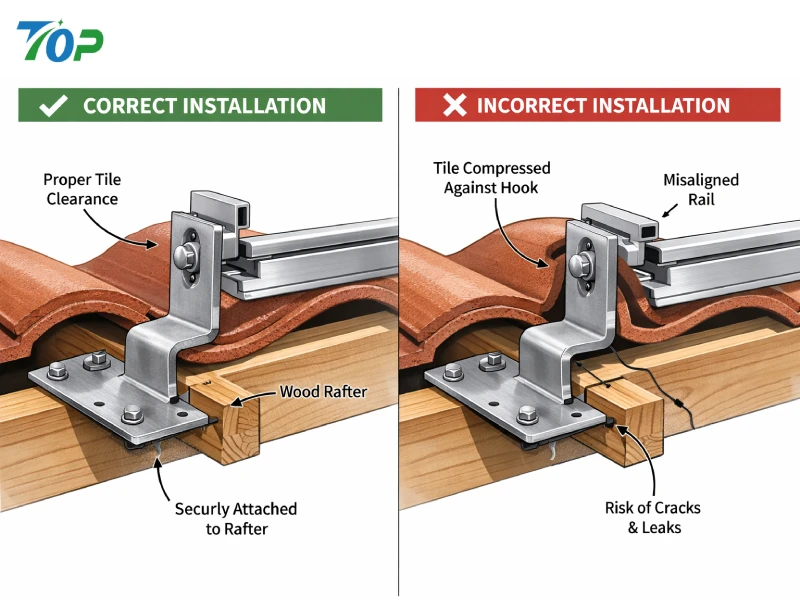

8. Các lỗi cài đặt phổ biến làm tăng rủi ro dự án

Xuyên suốt thương mạimái ngói gắn năng lượng mặt trờicác dự án, những sai lầm tái diễn sau đây sẽ góp phần làm tăng chi phí và trách nhiệm pháp lý lâu dài:

8.1 Sử dụng móc vạn năng cho mọi loại gạch

Việc cố gắng tiêu chuẩn hóa bằng cách sử dụng một mô hình móc đơn thường dẫn đến sai lệch và làm hỏng gạch. Cần có các giải pháp dành riêng cho hình học.

8.2 Bỏ qua sự thay đổi vùng tải trọng gió

Các góc và cạnh mái chịu lực nâng cao hơn. Khoảng cách móc phải phản ánh phân loại vùng theo mã cấu trúc.

8.3 Khoảng hở gạch không đủ

Tiếp xúc trực tiếp giữa ngói và móc truyền tải trọng vào vật liệu lợp dễ gãy, làm tăng nguy cơ gãy xương.

8.4 Độ sâu nhúng dây buộc không đủ

Khả năng kéo ra của dây buộc phụ thuộc vào độ sâu nhúng và mật độ gỗ (Hội đồng Gỗ Hoa Kỳ, 2018). Đánh giá thấp các tham số này sẽ làm giảm biên độ an toàn của hệ thống.

8.5 Không tính đến sự giãn nở nhiệt

Đường ray lắp bằng thép không gỉ và nhôm mở rộng ở các mức độ khác nhau. Thiết kế không phù hợp có thể gây ra ứng suất lâu dài cho các mối nối móc.

9. Hiệu quả lắp đặt và tối ưu hóa chi phí nhân công

Lựa chọn đúngnhà sản xuất móc mái nhà năng lượng mặt trờicó thể ảnh hưởng đáng kể đến hiệu quả lắp đặt.

Các tính năng cải thiện năng suất hiện trường:

• Các bộ phận điều chỉnh được lắp ráp sẵn
• Tài liệu tải trọng kết cấu rõ ràng
• Tính nhất quán của lô cho các đơn đặt hàng lớn
• Thiết kế giao diện đường sắt tương thích

Các nghiên cứu về năng suất xây dựng cho thấy việc đơn giản hóa việc lắp đặt giúp giảm 10–25% thời gian lao động trong các hệ thống lặp đi lặp lại (Gould & Joyce, 2014). Trong các danh mục đầu tư năng lượng mặt trời trên mái nhà lớn, khoản tiết kiệm như vậy sẽ tác động đáng kể đến lợi nhuận của dự án.

10. Xác minh tải trọng kỹ thuật và lập tài liệu

Đối với các nhà phát triển năng lượng mặt trời thương mại và nhà thầu EPC, tài liệu là rất cần thiết. Một sự đáng tin cậymóc mái năng lượng mặt trờinhà cung cấp nên cung cấp:

• Báo cáo thử tải cơ học
• Giấy chứng nhận vật liệu (SUS304 / SUS316)
• Dữ liệu phân tích phần tử hữu hạn (nếu có)
• Phân loại chống ăn mòn
• Hồ sơ truy xuất nguồn gốc kiểm soát chất lượng

Nghiên cứu thử nghiệm tải trọng gió (Kopp và cộng sự, 2012) chứng minh rằng tính toàn vẹn của phần đính kèm thường là yếu tố hạn chế về hiệu suất của hệ thống trên mái nhà. Vì vậy, việc lựa chọn móc phải được xác nhận bằng bằng chứng cơ học chứ không phải bằng các giả định.

11. Phân tích chi phí-lợi ích: Ngoài đơn giá

Các quyết định mua sắm nên xem xét giá trị vòng đời hơn là chi phí đơn vị ban đầu. Một mức giá thấp hơnmóc mái cho mái ngóithiếu khả năng điều chỉnh hoặc chứng nhận kết cấu có thể dẫn đến:

• Chi phí thay thế gạch cao hơn
• Thời gian cài đặt kéo dài
• Tranh chấp bảo hiểm sau sự kiện thời tiết
• Giảm độ tin cậy lâu dài

Phương pháp tổng chi phí bao gồm:

• Chi phí vật liệu
• Chi phí lao động
• Chi phí giảm thiểu rủi ro
• Tiếp xúc bảo hành
• Khả năng dự đoán bảo trì

Khi được đánh giá một cách tổng thể, có thể điều chỉnh được thiết kếmóc mái năng lượng mặt trờicác hệ thống thường tạo ra lợi tức đầu tư tốt hơn trên các danh mục đầu tư thương mại lớn.

12. Cách chọn nhà sản xuất móc mái năng lượng mặt trời phù hợp cho các dự án quy mô lớn

Trong phát triển năng lượng mặt trời trên mái nhà dựa trên danh mục đầu tư và thương mại, việc lựa chọn mộtnhà sản xuất móc mái nhà năng lượng mặt trờilà một quyết định quản lý rủi ro và kỹ thuật chiến lược. Khả năng thiết kế, kiểm soát sản xuất và tính minh bạch của tài liệu của nhà sản xuất ảnh hưởng trực tiếp đến hiệu quả lắp đặt, độ tin cậy của kết cấu và hiệu suất tài sản lâu dài.

Ngoài việc đánh giá giá cả và thời gian giao hàng, các nhóm mua sắm và kỹ thuật nên đánh giá các khía cạnh sau khi tìm nguồn cung ứngmóc mái năng lượng mặt trờihệ thống cho các dự án lắp đặt năng lượng mặt trời trên mái ngói.

12.1 Năng lực kỹ thuật và xác nhận kết cấu

Nhà sản xuất đủ tiêu chuẩn phải cung cấp dữ liệu xác nhận cơ học chứng minh khả năng chịu tải trong điều kiện áp suất gió lên và xuống mô phỏng.

Các tài liệu chính cần yêu cầu:

• Báo cáo thử tải tĩnh
• Chứng nhận độ bền kéo của vật liệu
• Tài liệu phân tích phần tử hữu hạn (FEA)
• Xác nhận khả năng tương thích của dây buộc
• Phân loại khả năng chống ăn mòn theo ISO 9223

Hệ thống đính kèm thường là liên kết yếu nhất trong việc lắp đặt năng lượng mặt trời trên mái nhà. Nghiên cứu kỹ thuật gió xác nhận rằng các hệ thống gắn trên mái nhà phải được đánh giá dưới dạng các cụm cấu trúc tích hợp chứ không phải là các bộ phận riêng biệt (Kopp và cộng sự, 2012). Một nhà cung cấp không thể cung cấp bằng chứng kiểm tra được ghi lại sẽ gây ra rủi ro dự án có thể tránh được.

12.2 Chất lượng nguyên liệu và truy xuất nguồn gốc

Hiệu suất cao nhấtmóc mái nhà bằng thép không gỉđược sản xuất từ ​​​​thép không gỉ SUS304 hoặc SUS316. Tuy nhiên, chỉ loại vật liệu thôi thì chưa đủ; truy xuất nguồn gốc và tính nhất quán đều quan trọng như nhau.

Đối với hoạt động mua sắm ở quy mô danh mục đầu tư, hệ thống kiểm soát chất lượng phải bao gồm:

• Chứng nhận vật liệu cấp lô
• Kiểm tra dung sai kích thước
• Kiểm tra tính nhất quán của bề mặt hoàn thiện
• Kiểm tra tính toàn vẹn của mối hàn (nếu có)

Ăn mòn làm giảm diện tích mặt cắt ngang hiệu quả và độ bền kết cấu theo thời gian. Đối với các vùng ven biển hoặc có độ ẩm cao, SUS316 thường được khuyến nghị để duy trì độ bền thiết kế 25 năm.

12.3 Khả năng điều chỉnh và tối ưu hóa SKU

Các nhà sản xuất cung cấp thiết kế móc có thể điều chỉnh theo mô-đun giúp giảm độ phức tạp của hàng tồn kho. Thay vì lưu trữ nhiều mẫu có chiều cao cố định, có thể điều chỉnhmóc mái cho mái ngóihệ thống có thể bao phủ các loại gạch phẳng, đất sét và có độ cong vừa phải.

Tính linh hoạt này cải thiện:

• Hiệu quả kho bãi
• Khả năng thích ứng cài đặt
• Giảm sửa đổi trường
• Chu kỳ mua sắm nhanh hơn

Từ góc độ chi phí vòng đời, hệ thống móc có khả năng thích ứng thường mang lại giá trị lâu dài cao hơn so với các giải pháp thay thế hình học cố định chi phí thấp.

12.4 Năng lực sản xuất và sự ổn định của nguồn cung

Danh mục đầu tư năng lượng mặt trời thương mại lớn đòi hỏi lịch trình giao hàng nhất quán. Sự gián đoạn nguồn cung cấp phần cứng lắp đặt có thể làm trì hoãn đội lắp đặt và ảnh hưởng đến tiến độ vận hành.

Một sự đáng tin cậylắp năng lượng mặt trời cho mái ngóinhà cung cấp phải chứng minh:

• Dây chuyền sản xuất có thể mở rộng
• Minh bạch về thời gian thực hiện
• Năng lực hậu cần xuất khẩu
• Độ lặp lại chiều nhất quán

Tính nhất quán đặc biệt quan trọng vì sự thay đổi kích thước trong chiều cao móc hoặc độ thẳng hàng của tấm đế có thể gây ra hiện tượng lệch ray trên các nhịp mái dài.

13. Mô hình hợp tác kỹ thuật cho lắp đặt thương mại

Đối với danh mục đầu tư trên mái nhà thương mại và nhiều tòa nhà, sự cộng tác giữa người lắp đặt vànhà sản xuất móc mái nhà năng lượng mặt trờinên xảy ra trước khi hoàn thiện hóa đơn vật liệu.

Một quy trình làm việc được tối ưu hóa thường bao gồm:

1. Xem xét tài liệu kết cấu mái nhà
2. Nhận dạng loại gạch và đo độ dày
3. Tính toán tải trọng gió và tuyết theo mã địa phương
4. Lập kế hoạch bố trí khoảng cách móc
5. Đặc điểm kỹ thuật dây buộc kết cấu
6. Xác nhận nguyên mẫu (nếu cần)

Việc tích hợp các bước này trong quá trình xây dựng trước sẽ giúp giảm số lượng đơn đặt hàng thay đổi và điều chỉnh hiện trường. Theo ASCE 7 (2022), hệ thống trên mái nhà phải tính đến áp lực nâng gió theo từng vùng cụ thể. Đầu vào kỹ thuật ở giai đoạn đính kèm đảm bảo sự tuân thủ và cải thiện khả năng phục hồi của cấu trúc.

14. Những cân nhắc về hiệu suất dài hạn khi lắp đặt năng lượng mặt trời trên mái ngói

Khi đánh giámóc mái năng lượng mặt trờihệ thống, độ tin cậy lâu dài cũng quan trọng như hiệu suất lắp đặt ban đầu.

14.1 Giãn nở nhiệt và mỏi

Đường ray gắn năng lượng mặt trời thường bằng nhôm, trong khi móc là thép không gỉ. Sự mở rộng chênh lệch giữa các vật liệu tạo ra ứng suất tuần hoàn tại các điểm kết nối. Trong thời gian sử dụng 25 năm, khả năng chống mỏi trở nên phù hợp.

14.2 Phân loại môi trường ăn mòn

ISO 9223 phân loại mức độ ăn mòn trong khí quyển. Môi trường ven biển (loại C4–C5) yêu cầu vật liệu chống ăn mòn cao hơn. Trong những trường hợp như vậy, nên sử dụng SUS316 để ngăn chặn sự ăn mòn rỗ.

14.3 Khả năng tiếp cận bảo trì

Móc phải cho phép truy cập kiểm tra mà không cần tháo toàn bộ mô-đun. Thiết kế bảo trì hiệu quả cải thiện sự ổn định hoạt động lâu dài.

15. Những câu hỏi thường gặp về Móc mái năng lượng mặt trời

15.1 Một móc mái năng lượng mặt trời có phù hợp với mọi loại ngói không?

Không. Hình dạng của ngói thay đổi đáng kể. Các thiết kế có thể điều chỉnh có thể bao gồm nhiều loại gạch, nhưng gạch đá phiến và gạch Tây Ban Nha có độ cong cao thường yêu cầu các cấu hình chuyên dụng.

15.2 Làm cách nào để đo chiều cao gạch trước khi chọn móc?

Đo tổng độ dày gạch và chiều cao chồng chéo. Đảm bảo chiều cao móc đã chọn cung cấp đủ khoảng trống mà không làm nén bề mặt gạch.

15.3 Vật liệu nào tốt nhất để lắp đặt năng lượng mặt trời mái ngói ven biển?

Thép không gỉ SUS316 được khuyên dùng cho môi trường biển hoặc có độ mặn cao do khả năng chống ăn mòn được cải thiện.

15.4 Cần bao nhiêu móc treo mái cho mỗi kilowatt?

Số lượng móc phụ thuộc vào phân loại vùng gió, kích thước mô-đun và nhịp đường ray. Tính toán kết cấu phải tuân theo tiêu chí tải ASCE 7.

15.5 Móc mái năng lượng mặt trời có cần nhấp nháy không?

Trong một số hệ thống mái ngói, nên tích hợp màng chớp hoặc màng chống thấm để tăng cường khả năng chống rò rỉ lâu dài.

15.6 Nguyên nhân gây nứt gạch khi thi công?

Các nguyên nhân phổ biến bao gồm khe hở không đủ, siết quá chặt, kỹ thuật nâng không đúng và phân bổ tải trọng không đồng đều.

15.7 Làm cách nào để giảm thời gian cài đặt?

Việc sử dụng các móc được lắp ráp sẵn có thể điều chỉnh và các giao diện đường ray được tiêu chuẩn hóa giúp cải thiện đáng kể hiệu quả lắp đặt.

16. Kết luận chiến lược: Kỹ thuật chính xác thúc đẩy lợi nhuận của dự án

Lựa chọn đúngmóc mái năng lượng mặt trờicho mộthệ thống lắp đặt năng lượng mặt trời mái ngóilà một quyết định kỹ thuật đa chiều. Hình dạng của ngói, đặc tính truyền tải, môi trường ăn mòn và quy trình lắp đặt đều phải được đánh giá cùng nhau.

Đối với các dự án quy mô thương mại, hệ thống đính kèm xác định:

• Tuân thủ cấu trúc
• Năng suất lắp đặt
• Tiếp xúc bảo hành
• Chi phí bảo trì vòng đời
• Độ tin cậy ở cấp độ danh mục đầu tư

Một thiết bị điều chỉnh được thiết kế tốtmóc mái cho mái ngóicác ứng dụng làm giảm độ không đảm bảo tại hiện trường, cải thiện sự phân bổ tải trọng và tăng cường tính toàn vẹn chống thấm nước. Khi được hỗ trợ bởi xác nhận cấu trúc được ghi lại và tính nhất quán trong sản xuất, các hệ thống như vậy sẽ mang lại sự ổn định lâu dài và lợi thế về chi phí có thể đo lường được.

Độ chính xác về mặt kỹ thuật ở cấp độ đính kèm sẽ trực tiếp giúp cải thiện lợi nhuận của dự án và giảm rủi ro vận hành. Đối với người lắp đặt, nhà thầu EPC và nhóm mua sắm quản lý danh mục năng lượng mặt trời trên mái ngói, hãy chọn đúngnhà sản xuất móc mái nhà năng lượng mặt trờikhông chỉ đơn giản là một quyết định tìm nguồn cung ứng - nó là một chiến lược mang tính cơ cấu.

Tài liệu tham khảo

• Hiệp hội kỹ sư xây dựng Hoa Kỳ. (2022).Tải trọng thiết kế tối thiểu và các tiêu chí liên quan cho tòa nhà và các công trình khác (ASCE/SEI 7-22). ASCE.
• Hội đồng Gỗ Hoa Kỳ. (2018).Quy chuẩn thiết kế quốc gia về xây dựng bằng gỗ (NDS). Hội đồng Gỗ Hoa Kỳ.
• Tổ chức Tiêu chuẩn hóa Quốc tế. (2012).ISO 9223: Ăn mòn kim loại và hợp kim – Ăn mòn khí quyển – Phân loại. ISO.
• Hội đồng mã quốc tế. (2021).Mã cư trú quốc tế (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Tải trọng gió trên các tấm pin mặt trời trên mái nhà.Tạp chí Kỹ thuật Gió và Khí động lực học Công nghiệp, 111, 100–111.
