Làm thế nào để cài đặt khung bảng điều khiển năng lượng mặt trời?

Bạn là chủ nhà có mái ngói và chưa biết cách lắp đặttấm năng lượng mặt trờiTôi ở trên mái nhà à?

Nếu vậy, có lẽ bạn đã nhận ra rằng việc lắp đặt khung năng lượng mặt trời trên mái ngói đi kèm với những thách thức đặc biệt. Bạn bắt đầu từ đâu? Bạn cần những công cụ gì? Làm thế nào để tránh những lỗi thường gặp như giá đỡ không ổn định hoặc hư hỏng mái nhà? Các yếu tố chính bạn sẽ tập trung vào là gạch bị nứt trong quá trình khoan, khả năng chống thấm kém hoặc giá đỡ không ổn định gây nguy hiểm cho sự an toàn. Ở đây hướng dẫn từng bước này trình bày cách lắp đặt giá đỡ tấm pin mặt trời đúng cách. Hôm nay, chúng tôi sẽ hướng dẫn bạn các giải pháp lắp đặt tốt nhất.

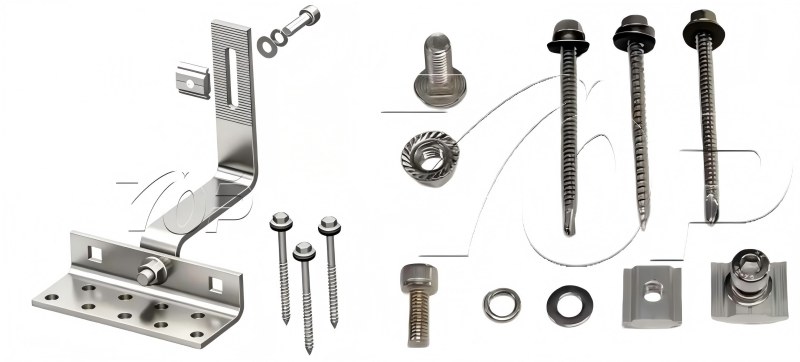

Bước 1: Chuẩn bị trước khi cài đặt

1.1 Đánh giá mái nhà của bạn (Biết giới hạn của nó)

Trước khi mua bất kỳ giá đỡ nào, hãy đánh giá mái nhà của bạn để tránh sự không phù hợp. Đầu tiên, kiểm tra loại mái: Mái ngói cần giải pháp móc năng lượng mặt trời để chống nứt, mái kim loại làm việc với giải pháp chân chữ L hoặc bu lông, còn mái bằng thì yêu cầu giá đỡ balát hoặc xuyên thấu. Tiếp theo, kiểm tra khả năng chịu tải, hầu hết mái nhà dân dụng đều có thể chịu được năng lượng mặt trời, nhưng mái nhà cũ (trên 20 năm) có thể cần gia cố. Cuối cùng, đánh dấu các xà nhà hoặc dầm bằng công cụ tìm đinh tán hoặc công cụ chụp ảnh nhiệt vì giá đỡ móc mái bằng nhôm phải gắn vào các giá đỡ kết cấu này chứ không chỉ tấm lợp mái.

Nứt gạch trong quá trình lắp đặt: Vấn đề khó chịu nhất

Topfencesolar sản xuất móc treo mái nhà được thiết kế đặc biệt với hình chữ L và hình chữ C, v.v. có thể điều chỉnh để giải quyết vấn đề này một cách hiệu quả.

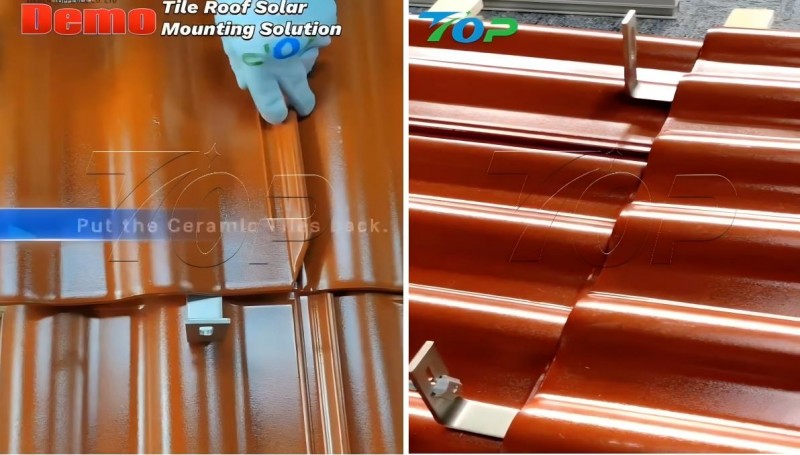

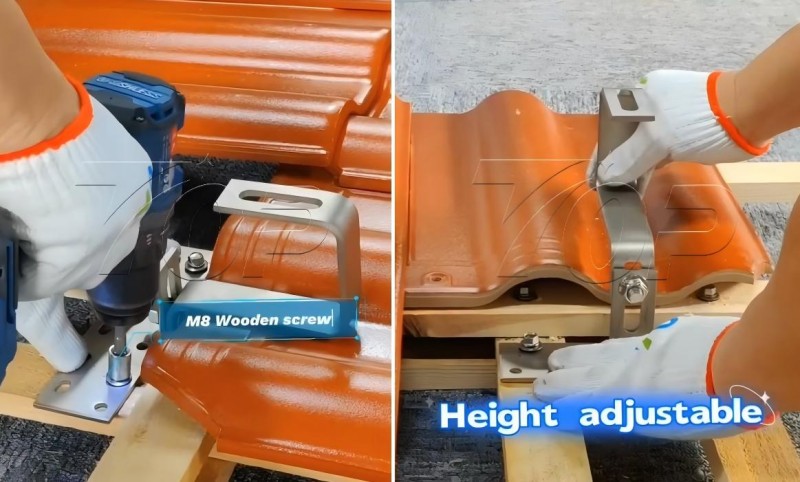

2.1 Đánh dấu vị trí khung

Đánh dấu các khoảng trống giữa các viên gạch để tránh khoan xuyên qua chúng; và tháo gạch ở vị trí nhọn để sẵn sàng lắp móc.

2.2 Gắn móc lên dầm gỗ đã định vị làm giá đỡ kết cấu

Ví dụ: Đối với xà gỗ, sử dụng vít gỗ ST6.3*80 và đóng sâu ít nhất 3 phần tư vào xà nhà. Siết chặt các móc mái trên xà gỗ, sau đó siết chặt các chốt bằng cờ lê lực.

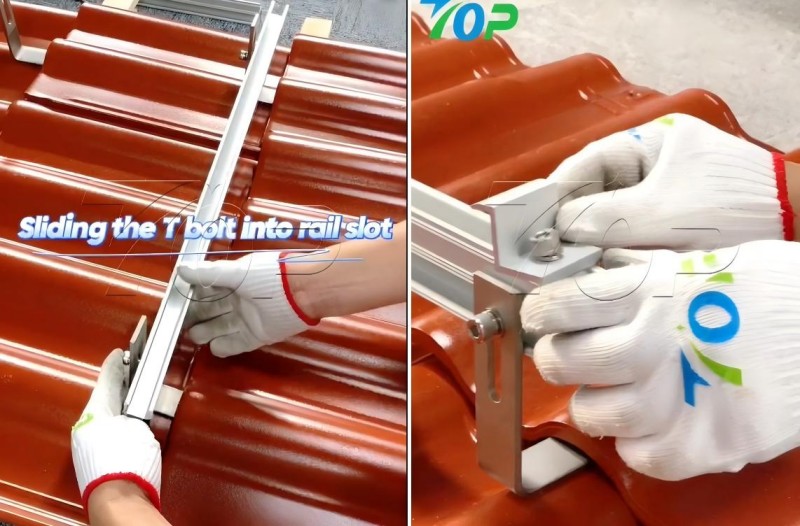

3. Trượt ray nhôm trên móc năng lượng mặt trời.

Đây là các bước quan trọng để hoàn thành việc lắp đặt các tấm pin mặt trời. Có một khe trên thanh ray đối diện với các chốt móc chữ T ở phía trên các móc. Sau đó siết chặt các bu lông để cố định đường ray. Đường ray và đường ray được nối với nhau bằng các đầu nối ray tạo nên đường ray đủ dài trên mái nhà.

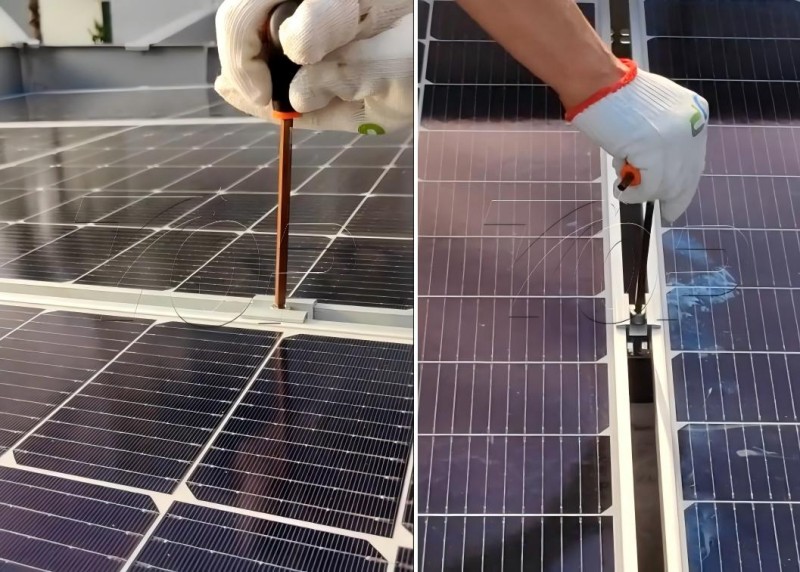

4. Các tấm pin mặt trời đặt trên đường ray, hoàn thành việc lắp đặt mảng đường ray.

Sau khi tất cả các thanh ray đã được cố định hoàn toàn trên thanh ray, việc cuối cùng là sử dụng kẹp cuối trước để cố định một bên của các tấm pin mặt trời. Ở giữa sử dụng mộtkẹp giữađể buộc chặt các tấm. Những chiếc kẹp đó sẽ làm tăng cường độ mảng và độ ổn định cho các tấm pin mặt trời.

Các bảng sẽ được kết nối với cáp DC bằng đầu nối MC4 kết nối. Bây giờ các tấm pin mặt trời đã bắt đầu tạo ra điện dưới ánh nắng mặt trời.

Đến bây giờ, bạn vẫn lo lắng về vấn đề tấm pin mặt trời trên mái ngói? Bằng cách xem qua các phím dưới đây, bạn sẽ tự tin hơn về hệ thống năng lượng mặt trời trên mái nhà của mình.

Những cân nhắc chính cho việc lắp đặt khung năng lượng mặt trời trên mái ngói

1. Chất liệu khung: Cân bằng trọng lượng và độ bền cho gạch

Mái ngói có giới hạn về trọng lượng vì giá đỡ quá nặng có thể làm căng xà nhà và làm nứt ngói. Để tránh những giá đỡ bằng gang rẻ tiền (quá nặng) hoặc nhôm mỏng (không đủ chắc chắn). Sự lựa chọn tốt nhất là Hợp kim nhôm nhẹ Topfencesolar sử dụng vật liệu AL6005 T5, T6. Đó là loại vật liệu nhôm cao cấp hơn so với thị trường.

2. Góc lắp đặt: Làm việc với độ dốc mái ngói

Mái ngói thường có độ dốc từ 20° đến 45°, điều này ảnh hưởng đến góc khung và hiệu suất năng lượng mặt trời. Những người lắp đặt chuyên nghiệp sử dụng máy đo độ dốc để đo góc mái nhà của bạn và sử dụng giá đỡ có thể điều chỉnh để đặt vị trí tấm, điều này tránh việc cắt hoặc sửa đổi gạch để vừa với tấm.

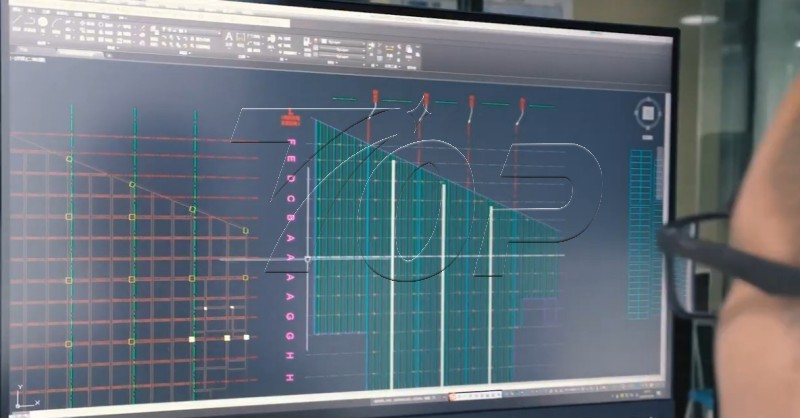

3. Chọn đội ngũ chuyên nghiệp để tránh rắc rối

Mái ngói năng lượng mặt trờiViệc lắp đặt khung đòi hỏi chuyên môn về chăm sóc mái ngói và năng lượng mặt trời. Đội ngũ kỹ sư của Topfencesolar biết cách xử lý các loại gạch dễ vỡ, xác định vị trí xà nhà một cách chính xác và áp dụng các giải pháp chống thấm phù hợp nhất cho từng loại gạch cụ thể. Một đội ngũ chuyên nghiệp cũng sẽ xử lý các đơn xin giấy phép liên quan đến mã mái ngói và cung cấp bảo hành về hư hỏng ngói do lắp đặt. Hãy liên hệ trực tiếp với chúng tôi, Topfencesolar sẽ cung cấp hệ thống tốt nhất và đáng tin cậy cho nhà máy điện mặt trời trên mái nhà của bạn.
