Hệ thống lắp đặt năng lượng mặt trời bằng nhôm Mini Rail

1. Tấm pin mặt trời

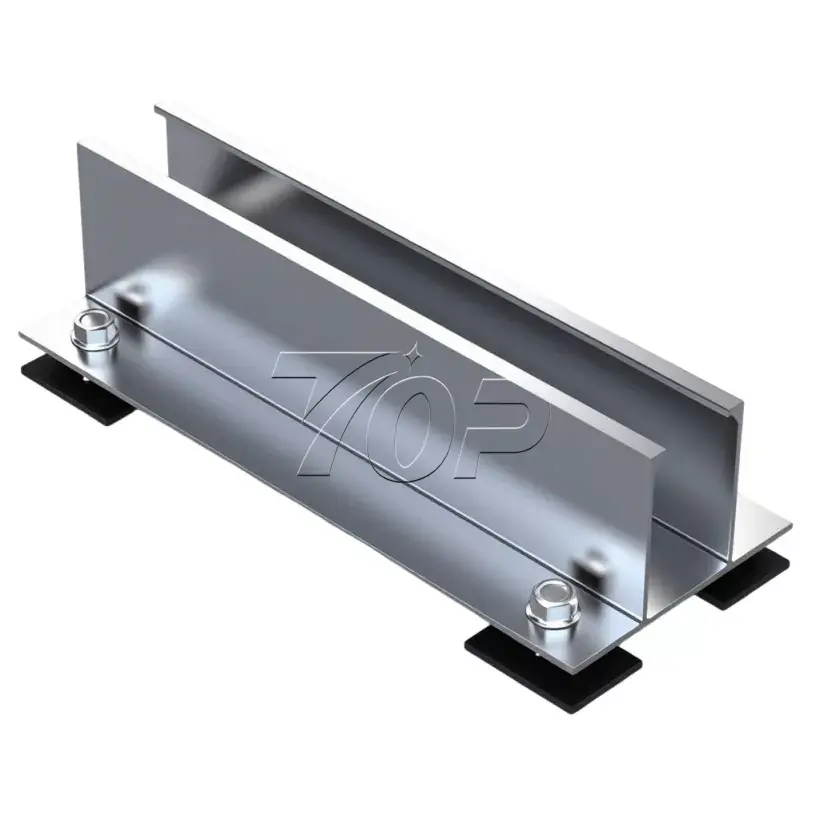

2. Đường ray nhỏ bằng nhôm

3. Kẹp giữa

4. Kẹp cuối

5. Bu lông

6. Vít tự khai thác

7. Tấm cao su

8. Lỗ nối đất

9. Kẹp cáp

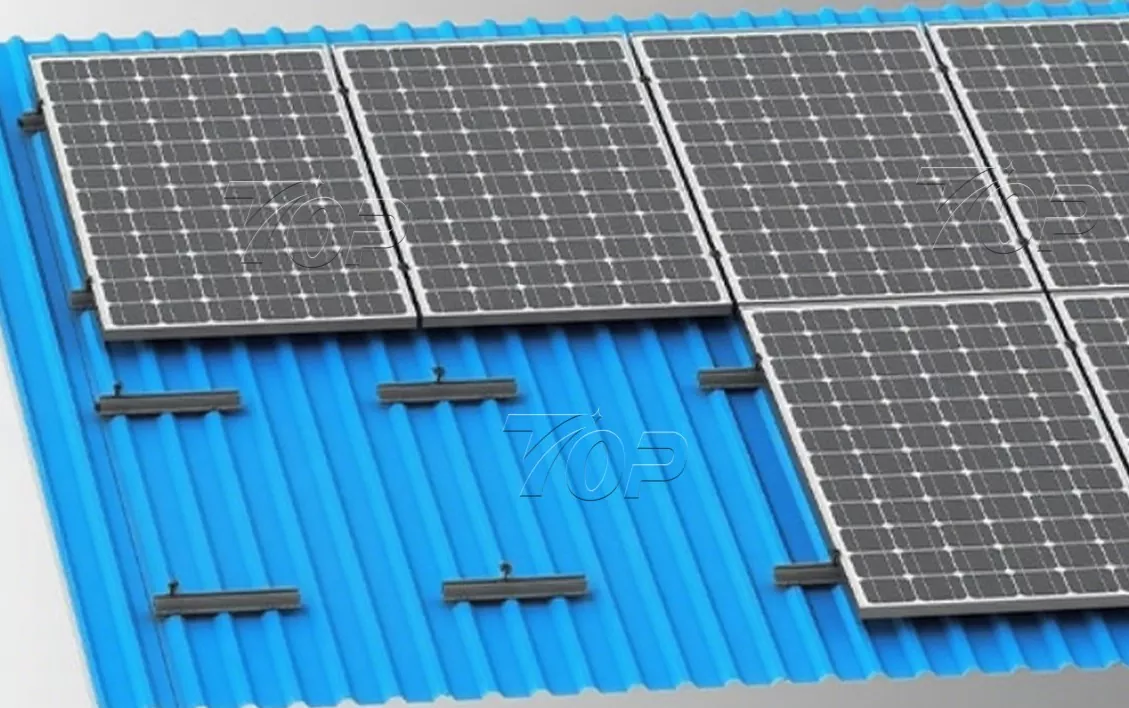

Bố cục của bảng điều khiển năng lượng mặt trời trên biểu đồ đường ray mini hiển thị như dưới đây.

Chiều rộng của tấm pin mặt trời là 1134mm. Chiều dài có thể là 2278mm, Độ dày của tấm là 30mm, 35mm. (Nó cũng phù hợp với các kích thước khác của tấm pin mặt trời.) Mảng số lượng tấm pin mặt trời có thể được sắp xếp dựa trên kích thước mái nhà tại địa điểm của bạn.

Thông số

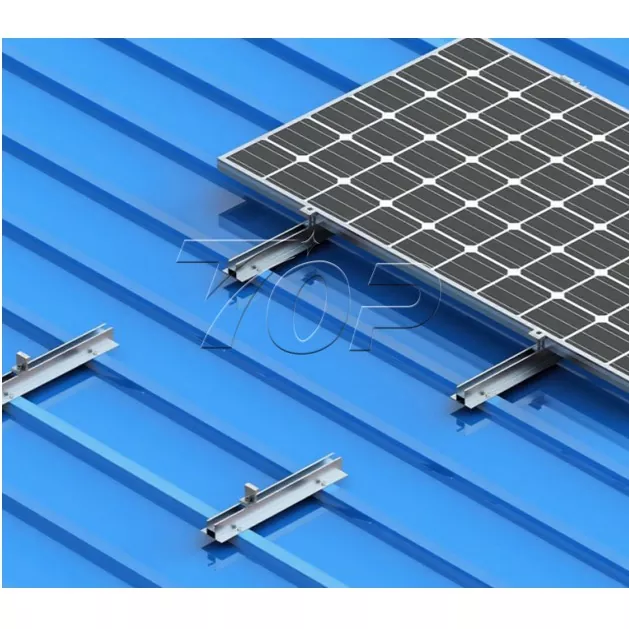

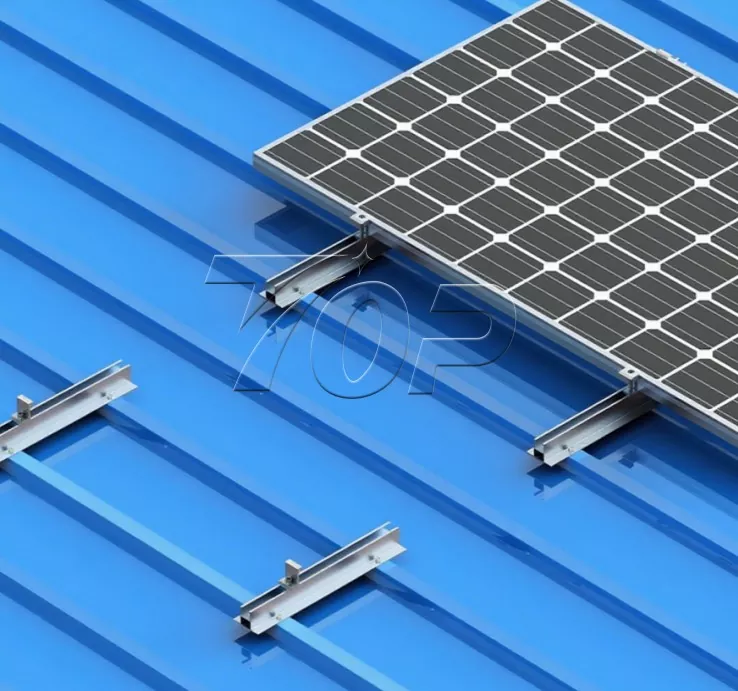

Giải pháp này được thiết kế đặc biệt cho việc lắp đặt tấm pin mặt trời trên mái kim loại. Nó có thể thích ứng với nhiều dự án mái năng lượng mặt trời khác nhau với quy mô và bố cục khác nhau. Hệ thống lắp đặt năng lượng mặt trời bằng đường ray mini bằng nhôm có thể bao gồm mái tấm hình thang và mái tôn, v.v. Thông số kỹ thuật thông thường là chiều dài 200mm (hỗ trợ tùy chỉnh), Giải pháp giá đỡ mini không đường ray Topfencesolar cho mái kim loại được hưởng lợi từ trọng lượng nhẹ, dễ vận chuyển và lắp đặt, giảm bớt một cách hiệu quả gánh nặng chịu tải thêm trên mái nhà và giảm khó khăn khi lắp đặt. Vít lưỡng kim có đệm cao su có tác dụng ngăn nước rò rỉ qua mái khi lắp ray trên mái kim loại.

Đặc trưng

1. Thiết kế lắp ráp sẵn, lắp đặt dễ dàng và hiệu quả cao.

2. Hệ thống lắp đặt Đường ray Mini dành cho Năng lượng mặt trời được tối ưu hóa này của chúng tôi có thể thích ứng với mái kim loại của nhà ở, mái tòa nhà thương mại, mái nhà kho.

3. Vật liệu nhôm 6005 - T5 của Topfencesolar có chất lượng cao đặc biệt trên thị trường, hệ thống của chúng tôi có hiệu suất cao về trọng lượng nhẹ và độ bền.

4. Nó có thể chịu được gió mạnh tốc độ lên tới 60m/s và tải trọng tuyết 1,4KN/m2, đảm bảo sự ổn định và an toàn cho cấu trúc tấm pin mặt trời.

Chi phí thấp, kết cấu rẻ, đồng thời giảm chi phí nhân công lắp đặt và thời gian lắp đặt.
